無刷馬達 BLH系列（舊型）

BLH450K-200

產品詳細訊息

• 規格
• 特性
• 外形圖
• 資料下載
• 其他規格
• 系統構成
• 電纜線、周邊機器

一次列印所有產品資訊

減速機／馬達／回路

  該產品已不再銷售

產品類別	品名	單價未稅	出貨日
減速機／馬達／回路	BLH450K-200	-	停止生產的產品（2020.3.31 停止生產）

附件

• 馬達, 回路, 減速機, 輸出入用信號電纜線, 電源電纜線, 安裝用螺絲, 平行鍵, 使用說明書

規格

特性

轉速-轉矩特性

外形圖

馬達/減速機

回路

資料下載

其他規格

通用規格

項目	規格
轉速設定方法	設定以下1種方法。 透過內部調速器設定 透過外部調速器設定： 透過外部直流電壓設定：DC0～5 V、10 mA以上。 （輸入阻抗：47 kΩ）
加速時間・減速時間	0.5～10 秒 BLH015型為3000 r/min無負載設定， BLH230、BLH450、BLH5100型為2500 r/min無負載設定 （但是，這可能會根據負載的大小而變化。） 利用加速度時間・減速時間設定器進行設定：
多段速設定方法	2速 2速 由內部調速器（1個）調節的1速，以及由外部調速器調節的1速，或外部直流電壓（DC0～5 V）
輸入信號	由內部電源供電的C-MOS負邏輯輸入方式 與啟動/停止輸入、運轉/煞車輸入、旋轉方向開關輸入、轉速設定模式選擇輸入共用 速度設定方法選擇輸入和Alarm重設輸入
輸出信號	開集極輸出由外部電源供電　 運轉條件DC26.4 V以下。10 mA以下。 Alarm輸出、速度輸出共用
保護功能*	當下列保護功能動作時，將輸出Alarm信號使馬達自然停止。   驅動器的Alarm LED將會在（ ）內閃爍指定次數。 過負載保護功能（2次）：當超過額定轉矩的負載施加到馬達 約5秒以上時。 馬達檢知器錯誤（3次）：馬達電纜線中的檢知器線斷線時 過電壓保護功能（4次）：當施加到驅動器的電壓超過DC24 V約15%或更多時   當捲下運轉或驅動負載時 執行超過容許負載慣性慣量的操作。 電壓不足保護功能（5次）：當施加在驅動器上的電壓下降到DC24 V的約25%以下時。   超速保護功能（6次）：馬達轉速達到異常轉速時 超過3500 r/min
最大延長距離	馬達與驅動器之間2 m（使用周邊機器 連接用電纜線時）
額定時間	連續

• *BLB系列無法在馬達側從負載側轉動的應用中控制馬達的速度控制，例如捲下運轉。
  當驅動超過容許負載慣性慣量值的負載時，或進行捲下運轉時，過電壓保護功能起作用，使馬達慣性停止。

一般規格

項目		馬達	驅動器
絕緣電阻		於常溫常濕下連續運轉後，以DC500 V高阻錶測量線圈與外框間時，測量值為100 MΩ以上。	於常溫常濕下連續運轉後，以DC500 V高阻錶測量電源輸入與散熱板間時，測量值為100 MΩ以上。
絕緣耐壓		於常溫常濕下連續運轉後，在線圈與外框間施加AC0.5 kV 50 Hz 1分鐘亦無異常。	於常溫常濕下連續運轉後，在電源輸入與散熱板間施加AC0.5 kV 50 Hz 1分鐘亦無異常。
溫度上升		在常溫常溼下連續運轉後， 使用熱電偶法則測量線圈溫度上升的值為50 °C以下。 *1外框表面的溫度上升為40 °C以下。	在常溫常濕下連續運轉後，使用熱電偶法則測量散熱板溫度上升值為50 ℃以下。
使用環境	環境溫度	0～+50 ℃（無凍結）
	環境溼度	85％以下。（無結露）
	標高	標高 海拔1000 m以下
	環境	不能在腐蝕性氣體、無灰塵、放射性物質、磁場、真空等特殊環境下使用
	振動	不受連續振動或過度衝擊，符合JIS C 60068-2-6，「正弦波振動測試方法」 頻率範圍：10～55Hz、單振幅：0.15 mm 掃描方向：3方向（X、Y、Z） 掃描次數：20次
保存環境*2	環境溫度	-25～+70 °C（無凍結）
	環境溼度	85％以下。（無結露）
	標高	標高 海拔3000 m以下
耐熱等級		UL/CSA規格：105 (A)、EN規格：120（E）	−
保護等級		IP40	IP00

*1

*對於圓軸型，請安裝到以下尺寸之一的散熱板（材料：鋁），以保持馬達外殼表面溫度最高90 ℃。（15W型除外。）
30W型：115x115 mm 厚度 5mm
50W型：135x135 mm 厚度 5 mm
100W型：200x200 mm 厚度 5 mm

*2

保存環境值適用於短期，例如運輸期間。

注意事項

• 請勿在馬達與驅動器連接的狀態下進行絕緣電阻測試或絕緣耐壓測試。

容許懸吊載重、容許推力載重

減速機型/裝配型・平行軸減速機

品名	減速比	容許懸吊載重		容許推力載重 N
		距離軸端10 mm N	距離軸端20 mm N
BLH015K-□	5、10、15、20 30、50、100	50	−	30
BLH230K-□	5	100	150	40
	10、15、20	150	200
	30、50、100、200	200	300
BLH450K-□	5	200	250	100
	10、15、20	300	350
	30、50、100、200	450	550
BLH5100K-□	5	300	400	150
	10、15、20	400	500
	30、50、100、200	500	650

裝配型・中空軸扁平式減速機

品名	減速比	容許懸吊載重		容許推力載重 N
		距離減速機安裝面10 mm N	距離減速機安裝面20 mm N
BLH230K-□FR	5、10	450	370	200
	15、20、30、50、100、200	500	400
BLH230K-□FR	5、10	800	660	400
	15、20、30、50、100、200	1200	1000
BLH5100K-□FR	5、10	900	770	500
	15、20	1300	1110
	30、50、100、200	1500	1280

圓軸型

品名	容許懸吊載重		容許推力載重
	距離軸端10 mm N	距離軸端20 mm N
BLH015K-A	50	−	馬達重量的一半以下
BLH230K-A	70	100
BLH450K-A	120	140
BLH5100K-A	160	170

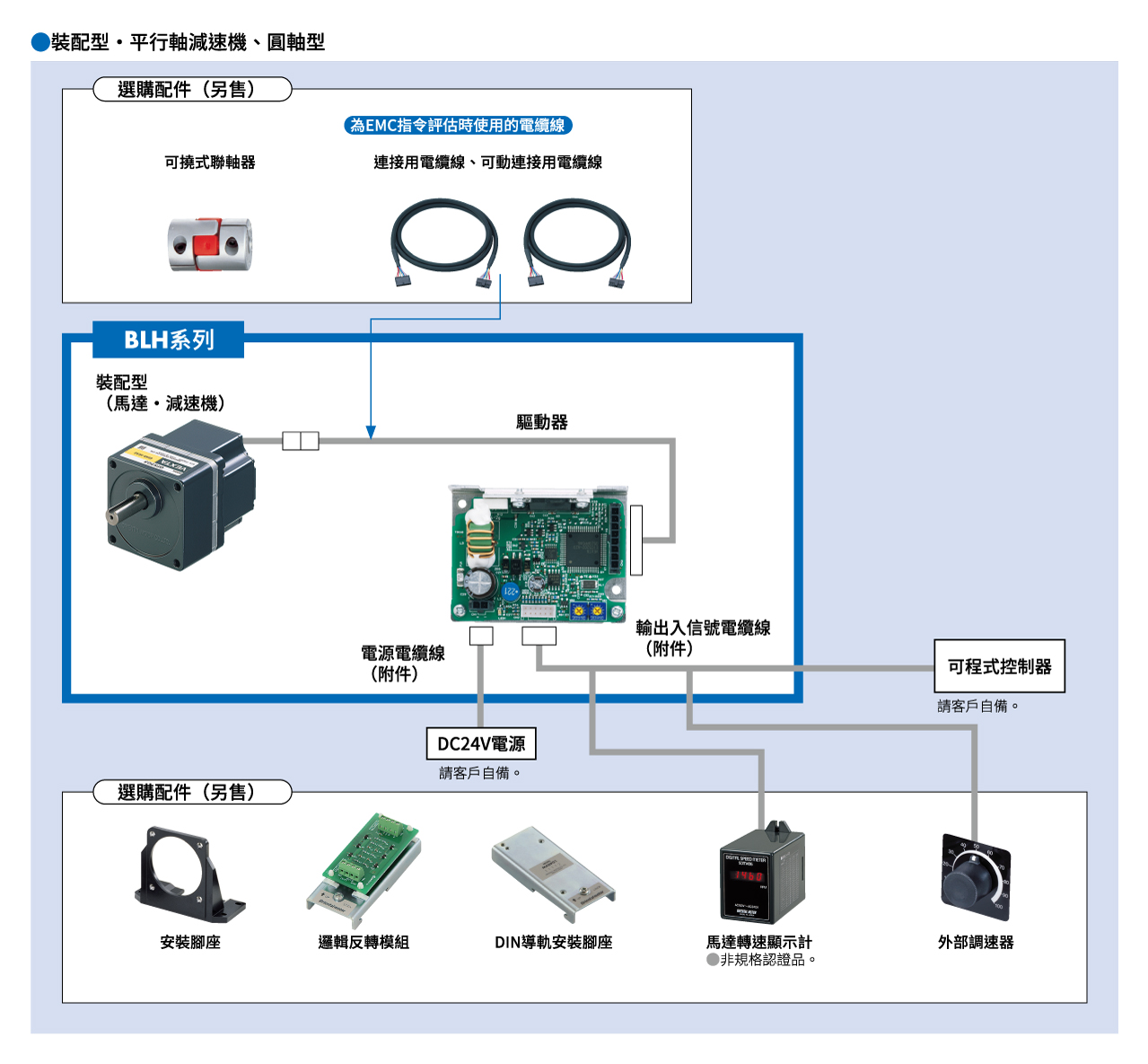

系統構成

電纜線、周邊機器

您可以透過點選品名欄將其新增至「網路商店報價、訂購」。
