台灣東方馬達股份有限公司

無刷馬達 BLF系列

BLF512C-15S-2

一次列印所有產品資訊
BLF512C-15S-2

減速機／馬達／回路

  該產品已不再銷售
產品類別 品名 單價未稅 出貨日
減速機／馬達／回路 BLF512C-15S-2 - 停止生產的產品（2020.3.31 停止生產）

附件

  • 馬達, 回路, 減速機, 連接用電纜線, 安裝用螺絲, 平行鍵, 使用說明書

規格

資料下載

其他規格

通用規格

項目 規格
轉速設定方法 使用下列方法之一。　
  • 由內部調速器設定
  • 數位設定器設定：最大8段速資料
  • 由外部調速器設定（配件）：周邊機器：PAVR-20KZ（20kΩ, 1/4W）
  • 透過外部直流電壓設定: DC0～5V、或DC0～10V切換、1mA以上
加速時間、減速時間
3000 r/min時		 0.2～15秒（出廠設定0.5秒） 數位設定最大8段速資料
輸入信號
（遠端模式設定時）		 光耦合器輸入 輸入電阻：3.3 kΩ
內部電源電壓 DC14V±10%
可連接的外部電壓：DC24V±10%（僅Source邏輯時）
Sink輸入（出廠預設）或Source輸入/雙線輸入方式（出廠預設）或 三線輸入方式 CW [START/STOP] 輸入、CCW [RUN/BRAKE] 輸入、STOP-MODE [CW/CCW]輸入、轉速資料選擇、Alarm重設輸入、外部異常輸入[ ]表示三線輸入方式
輸出信號 開集極輸出 DC4.5～26.4 V以下 10 mA以下 （速度輸出：5 mA以上，10 mA以下） 速度輸出（30脈波/轉）、Alarm輸出1、Alarm輸出2
保護功能* 當下列保護功能動作時，將輸出Alarm信號使馬達自然停止。
  （外部異常瞬間停止）
  • 過負載保護功能：當超過額定轉矩的負載施加到馬達5秒以上時。
  • 過電壓保護功能：當驅動器施加的電壓超過AC120 V 或 AC240 V 約 20% 以上時。
    當進行捲下運轉或驅動超過容許負載慣性慣量的負載時。
  • 電壓不足保護功能：當施加到驅動器的電源電壓低於AC100 V 或 AC200 V約 40% 以上時。
  • 馬達檢知器錯誤：當因馬達接觸不良或斷線導致馬達信號異常時
    信號電纜線
  • 超速保護功能：馬達出力軸的轉速約超過4800 r/min時
  • 過電流保護功能：由於接地故障等原因，驅動器內部流過過大的電流時。
  • CPU異常、EEPROM異常、外部異常、運轉異常
最大延長距離5 m 馬達和驅動器間的距離 23.4 m（使用附件連接用電纜線或中繼電纜線時）
額定時間 連續
  • *BLF系列無法在馬達側從負載側轉動的應用中控制馬達的速度控制，例如捲下運轉。
    當驅動負載超過容許負載慣性慣量的值，或進行捲下運轉時，過電壓保護功能將起作用，使馬達自然停止。

一般規格

項目 馬達 驅動器
絕緣電阻 在正常環境溫度和濕度下連續運轉後，利用DC500V高阻錶測量線圈與外殼之間其值為100MΩ以上。
 		 於正常環境溫度和濕度下連續運轉後，以DC500V高阻錶測量電源端子與保護接地端子間、電源端子與輸出入信號端子間時，測量值在100MΩ以上。


絕緣耐壓 在正常環境溫度與濕度下進行連續運轉後，即使對線圈與外殼間，施以50Hz、AC1.5kV的電壓1分鐘，也沒有確認到異常。
 		 在正常環境溫度與濕度下進行連續運轉後，即使在電源端子和保護接地端子之間施加AC1.8kV、50Hz 的電壓或在電源端子和信號I/O 端子之間施加AC3kV、50Hz 的電壓1 分鐘，也沒有觀察到異常。


溫度上升 在正常環境溫度和濕度下連續運轉後，以熱電偶法則得的值為
50 °C以下。線圈的溫升和
外殼表面的溫升為40 °C*1以下。		 在正常的溫度與濕度下進行連續運轉後，以熱電偶法則測量散熱板溫度上升的值在50°C以下。

使用環境 環境溫度 0～+50°C（無凍結）
環境濕度 85% 以下（無結露）
標高 海拔1000m以下
環境 不能在腐蝕性氣體、無灰塵、放射性物質、磁場、真空等特殊環境下使用
振動 不可施加連續的振動或過度的衝擊。遵循JIS C 60068-2-6　正弦波振動測試方法標準
頻率範圍：10∼55 Hz、單振幅：0.15 mm　掃描方向：3方向（X、Y、Z）　掃描次數：20次
保存環境*2 環境溫度 -25~+70°C（無結凍）
環境濕度 85% 以下（無結露）
標高 海拔3000m以下
耐熱等級 UL/CSA規格：105 (A)，EN規格：120 (E) −
保護等級 IP54（不含圓軸型的安裝面及連接器部） IP20
*1
對於圓軸型，安裝至以下尺寸之一的散熱板（材質：鋁），以保持馬達外殼表面溫度在90 °C以下。
30 W 型：115x115 mm，厚度 5mm
60 W 型：165x165 mm，厚度 5 mm
120 W 型：200x200mm，厚度 5mm
200 W 型：200x200 mm，厚度 5 mm
400 W 型：250x250 mm，厚度 6 mm
*2
保存環境為包含輸送在內的短期間數值。

注意事項

  • 請勿在馬達與驅動器連接的情況下測量絕緣電阻或進行絕緣耐壓測試。

容許懸吊載重、容許推力載重

裝配型平行軸減速機

品名 減速比 容許懸吊載重 容許推力載重
N
距離軸端10 mm
N		 距離軸端20 mm
N
BLF23■-□S-◇ 5 80～3000 r/min時 100 150 40
4000 r/min時 90 110
10、15、20 80～3000 r/min時 150 200
4000 r/min時 130 170
30、50、100、200 80～3000 r/min時 200 300
4000 r/min時 180 230
BLF46■-□S-◇ 5 80～3000 r/min時 200 250 100
4000 r/min時 180 220
10、15、20 80～3000 r/min時 300 350
4000 r/min時 270 330
30、50、100、200 80～3000 r/min時 450 550
4000 r/min時 420 500
BLF512■-□S-◇ 5 80～3000 r/min時 300 400 150
4000 r/min時 230 300
10、15、20 80～3000 r/min時 400 500
4000 r/min時 370 430
30、50、100、200 80～3000 r/min時 500 650
4000 r/min時 450 550
BLF620■-□S-◇
BLF640S-□S-◇		 5、10、15、20 80～3000 r/min時 550 800 200
4000 r/min時 500 700
30、50 80～3000 r/min時 1000 1250 300
4000 r/min時 900 1100
100、200 80～3000 r/min時 1400 1700 400
4000 r/min時 1200 1400
懸吊載重和軸向載重

裝配型中空軸扁平式減速機

品名 減速比 容許懸吊載重 容許推力載重
N
距離減速機安裝面10 mm
N		 距離減速機安裝面20 mm
N
BLF23■-□F-◇ 5、10 80～3000 r/min時 450 370 200
4000 r/min時 410 330
15、20、30、50、100、200 80～3000 r/min時 500 400
4000 r/min時 460 370
BLF46■-□F-◇ 5、10 80～3000 r/min時 800 660 400
4000 r/min時 730 600
15、20、30、50、100、200 80～3000 r/min時 1200 1000
4000 r/min時 1100 910
BLF512■-□F-◇ 5、10 80～3000 r/min時 900 770 500
4000 r/min時 820 700
15、20 80～3000 r/min時 1300 1110
4000 r/min時 1200 1020
30、50、100、200 80～3000 r/min時 1500 1280
4000 r/min時 1400 1200
BLF620■-□F-◇
BLF640S-□F-◇		 5*、10 80～3000 r/min時 1230 1070 800
4000 r/min時 1130 990
15、20 80～3000 r/min時 1680 1470
4000 r/min時 1550 1360
30、50、100 80～3000 r/min時 2040 1780
4000 r/min時 1900 1660
  • *僅限BLF640■-□F-◇
懸吊載重和軸向載重

圓軸型

品名 容許懸吊載重 容許推力載重
距離軸端10 mm
N		 距離軸端20 mm
N
BLF23■-A-◇ 80 100 馬達重量的一半以下
BLF46■-A-◇ 110 130
BLF512■-A-◇ 150 170
BLF620■-A-◇
BLF640S-A-◇		 197 221

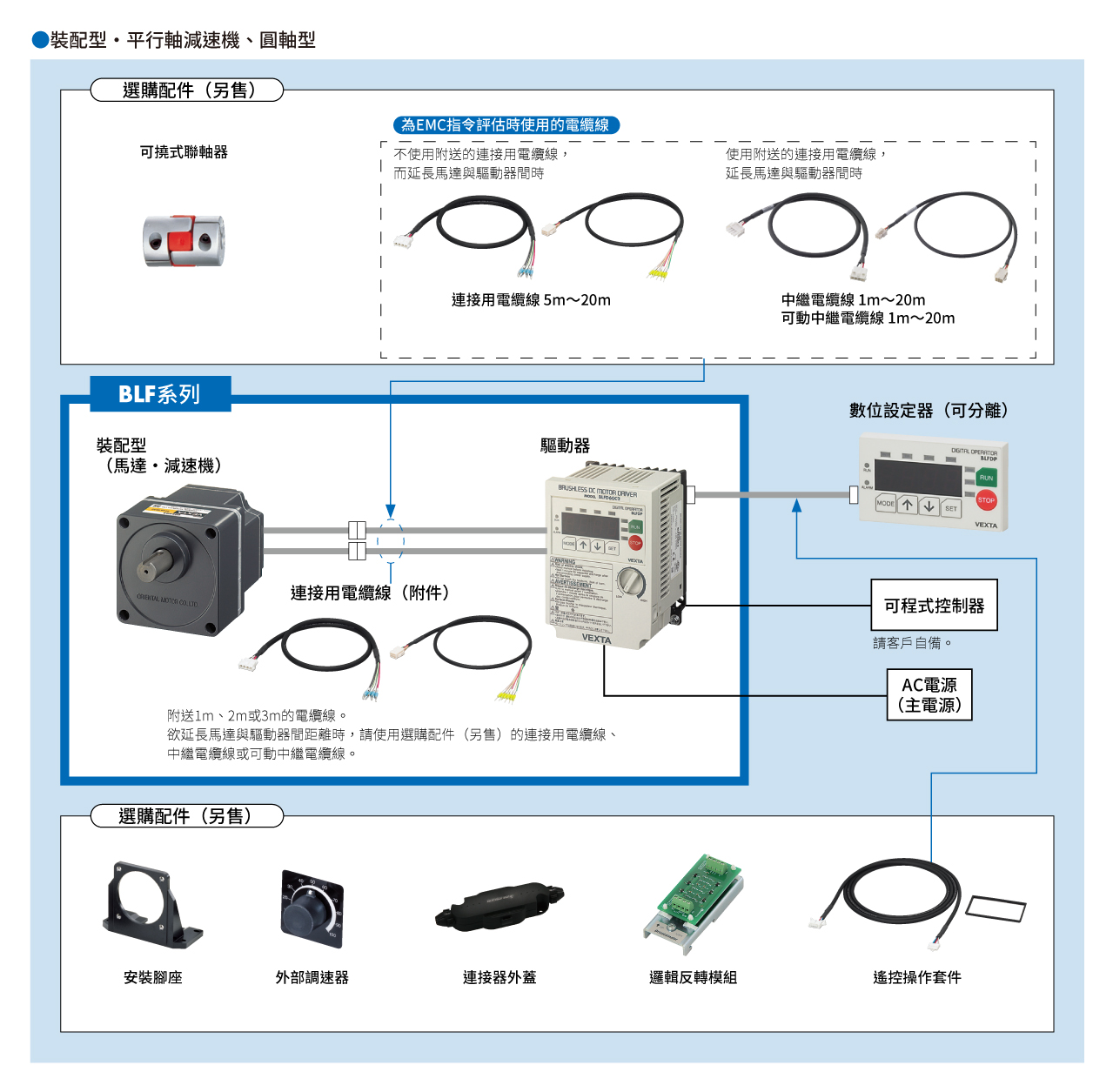

系統構成

系統構成

電纜線、周邊機器

您可以透過點選品名欄將其新增至「網路商店報價、訂購」。
