無刷馬達 BLA系列
BLA550AB-180
裝配型減速機馬達
該產品已不再銷售
| 產品類別 | 品名 | 單價未稅 | 出貨日 |
|---|---|---|---|
| 裝配型減速機馬達 | BLA550AB-180 | - | 停止生產的產品（2019.3.31 停止生產） |
附件
- 馬達，減速機, CN1用連接器, CN2用連接器, 安裝用螺絲, 平行鍵, 使用說明書
規格
資料下載
其他規格
規格
| 項目 | 規格 | |
|---|---|---|
| 轉速設定方法 | 數位設定：最大。2段速度（可以透過速度教學進行設定） | |
| 加速時間・減速時間 | 0.5～15 秒 | |
| 輸入信號 | 光耦合器輸入 輸入電阻：680 Ω或5.1 kΩ 由內部電源供電：DC6.0 V 可連接外部DC電源：DC12 V−10％～DC24 V+20％ 電流100 mA最小值 可依需求將信號指派給通用輸入 X0 和 X1。［］：出廠時設定 [正轉輸入]、[反轉輸入]、停止模式選擇輸入、速度設定選擇輸入、Alarm重設輸入、外部停止信號輸入 |
|
| 輸出信號 | 開集極輸出 外部使用條件：控制電壓 DC4.5～30.0 V 最大電流40 mA 速度輸出：最小5 mA 可依需求將信號指派給通用輸出 Y0［］：原廠設定 馬達運轉時輸出、Alarm輸出2、Warning輸出、［Alarm輸出1］、速度輸出 |
|
| 保護功能 | 當下列保護功能動作時，將輸出Alarm代碼使馬達自然停止：（外部停止是瞬間停止。） 過電流、主回路過熱、過電壓、電壓不足、檢知器錯誤、過負載、超速、EEPROM錯誤、初始檢知器錯誤、初始時運轉禁止、外部停止 |
|
| 絕緣電阻 | 於常溫常溼下連續運轉後，在馬達線圈與馬達外殼間、電源輸入與保護接地端子間、電源輸入與I/O端子間，以DC500 V高阻錶測量，測量值為100 MΩ以上。 | |
| 絕緣耐壓 | 在常溫常濕環境下連續運轉後，在馬達線圈與馬達外殼間、電源輸入與保護接地端子間施加50 Hz、AC1.85 kV，以及在電源輸入與I/O端子間施加50 Hz、AC3.0 kV，持續1分鐘，均無異常情況。 | |
| 溫度上升 | 在常溫常溼下額定連續運轉後，通過熱電偶法則測量，馬達線圈的溫度上升最大為60℃，馬達外殼表面的溫度上升最大為50℃。*1 | |
| 使用環境 | 環境溫度 | 0∼+40℃（無凍結） |
| 環境溼度 | 85％以下。（無結露） | |
| 標高 | 海拔1000 m以下 | |
| 環境 | 不能在腐蝕性氣體、無灰塵、放射性物質、磁場、真空等特殊環境下使用 | |
| 振動 | 不受連續振動或過度衝擊，符合JIS C 60068-2-6「正弦波振動測試方法」 頻率範圍：10∼55 Hz、單振幅：0.15 mm 掃描方向：3個方向（X、Y、Z） 掃描次數：20次 |
|
| 保存環境*2 | 環境溫度 | -25℃～+70℃（無凍結） |
| 環境溼度 | 85％以下。（無結露） | |
| 標高 | 海拔3000 m以下 | |
| 耐熱等級 | 120（E） | |
| 保護等級 | IP20 | |
- *1
- 對於圓軸型，安裝至以下尺寸之一的散熱板（材質：鋁），以保持馬達外殼表面溫度在90℃以下。
200 × 200 mm,厚度 5 mm - *2
- 保存環境值適用於短期，例如運輸期間。
容許懸吊載重、容許推力載重
| 減速比 | 5 | 9 | 15 | 30 | 50 | 100 | 180 | ||
|---|---|---|---|---|---|---|---|---|---|
| 速度控制範圍［r/min］ | 12～480 | 6.7～267 | 4～160 | 2～80 | 1.2～48 | 0.6～24 | 0.3～13 | ||
| 容許轉矩［N·m］ | 馬達軸 轉速 |
60～2000 r/min時 | 1.1 | 2 | 3.4 | 6.5 | 10.8 | 21.5 | 30 |
| 2400 r/min時 | 0.95 | 1.7 | 2.8 | 5.4 | 9 | 18.1 | 30 | ||
| 容許慣性慣量［J: 10--4kg·m2］ | 10 | 32.4 | 90 | 360 | 1000 | 1000 | 1000 | ||
| 容許懸吊載重（N） | （距出力軸前端10 mm） | 400 | 450 | 500 | |||||
| （距出力軸前端20 mm） | 500 | 600 | 700 | ||||||
| 容許推力載重［N］ | 150 | ||||||||

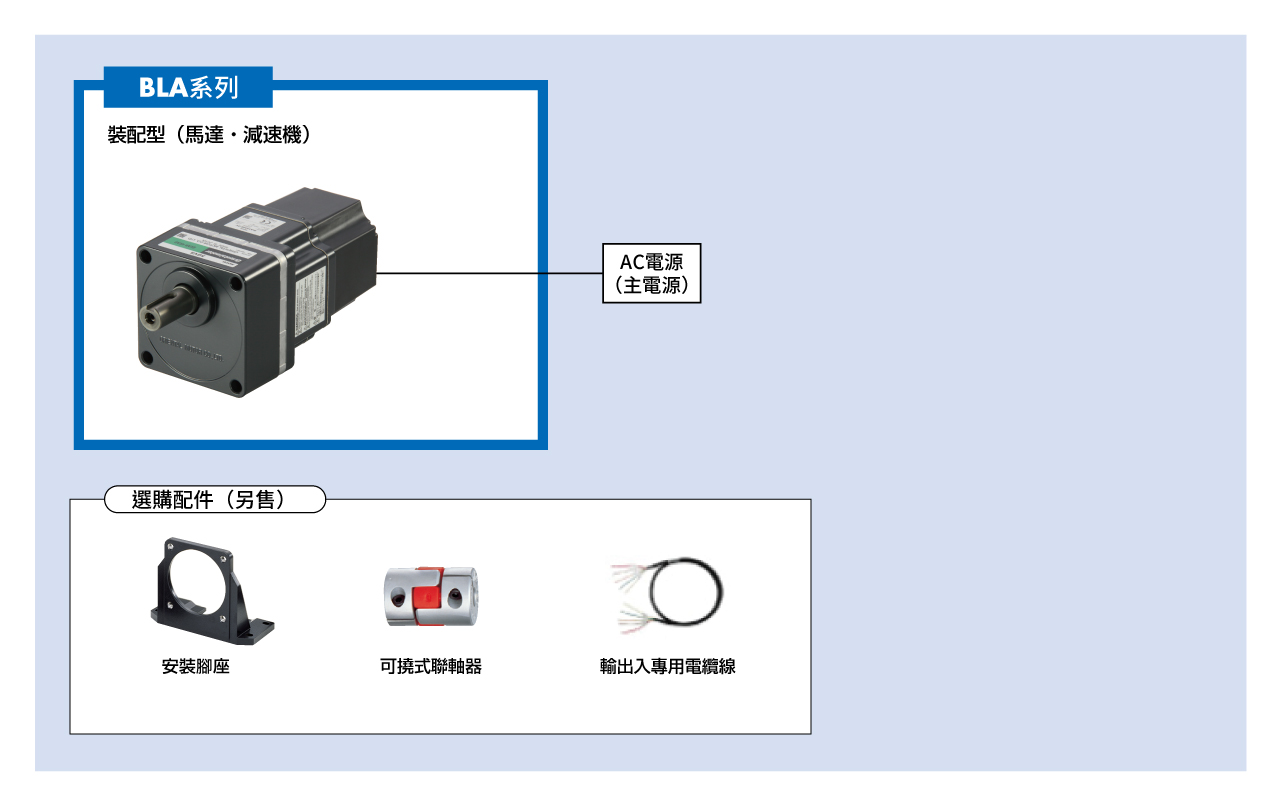

系統構成
電纜線、周邊機器
