感應馬達 KII系列（新標準）
5IK90KJC-5H200B
馬達
該產品已不再銷售
| 產品類別 | 品名 | 單價未稅 | 出貨日 |
|---|---|---|---|
| 馬達 | 5IK90KJC-5H200B | - | 停止生產的產品（2024.3.31 停止生產） |
附件
- 電容器, 電容器保護套, 安裝用螺絲, 平行鍵 (不銹鋼) , 安全外蓋, 使用說明書
規格
資料下載
其他規格
一般規格
| 項目 | 規格 |
|---|---|
| 絕緣電阻 | 於常溫常濕下連續運轉後，以DC500 V高阻錶測量馬達的線圈與外殼之間時，測量值為100 MΩ以上。 |
| 絕緣耐壓 | 於常溫常濕下連續運轉後，在馬達的線圈與外殼之間施加50 Hz或60 Hz、AC1.5 kV電壓1分鐘亦未發現異常。 |
| 溫度上升 | 在常溫和常態濕度下，無負載連續運轉後，以電阻法測量的繞組溫度上升為 80 ℃以下。 |
| 耐熱等級 | 130（B） |
| 過熱保護裝置 | 內藏過熱保護裝置（自動復歸型） 開放：130±5°C、復歸：85±20℃ |
| 使用環境溫度 | 0～+40°C（無凍結） |
| 使用環境溼度 | 85%以下（無結露） |
| 保護等級 | IP20 |
減速機的容許懸吊載重、容許推力載重
| 減速比 | 10 | 15 | 20 | 30 | 50 | 100 | 200 | ||
|---|---|---|---|---|---|---|---|---|---|
| 容許懸吊載重 [N]*1 | 中空軸*2 | 距安裝面10 mm | 415 | 554 | 692 | 923 | 1112 | 1196 | 1291 |
| 距安裝面20 mm | 363 | 484 | 605 | 806 | 971 | 1045 | 1127 | ||
| 中實軸 | 距出力軸前端10 mm | 378 | 504 | 630 | 840 | 1011 | 1089 | 1174 | |
| 距出力軸前端20 mm | 481 | 641 | 802 | 1069 | 1287 | 1385 | 1495 | ||
| 容許推力載重［N］ | 108 | 147 | 186 | 245 | 294 | 324 | 343 | ||
- *1
- 負載位置如下圖所示。
- *2
- 中空軸型各距離的懸吊載重計算，請參閱下述「中空軸型容許懸吊載重的計算」。
中空軸型容許懸吊載重的計算
容許懸吊載重的計算公式因機構而異。

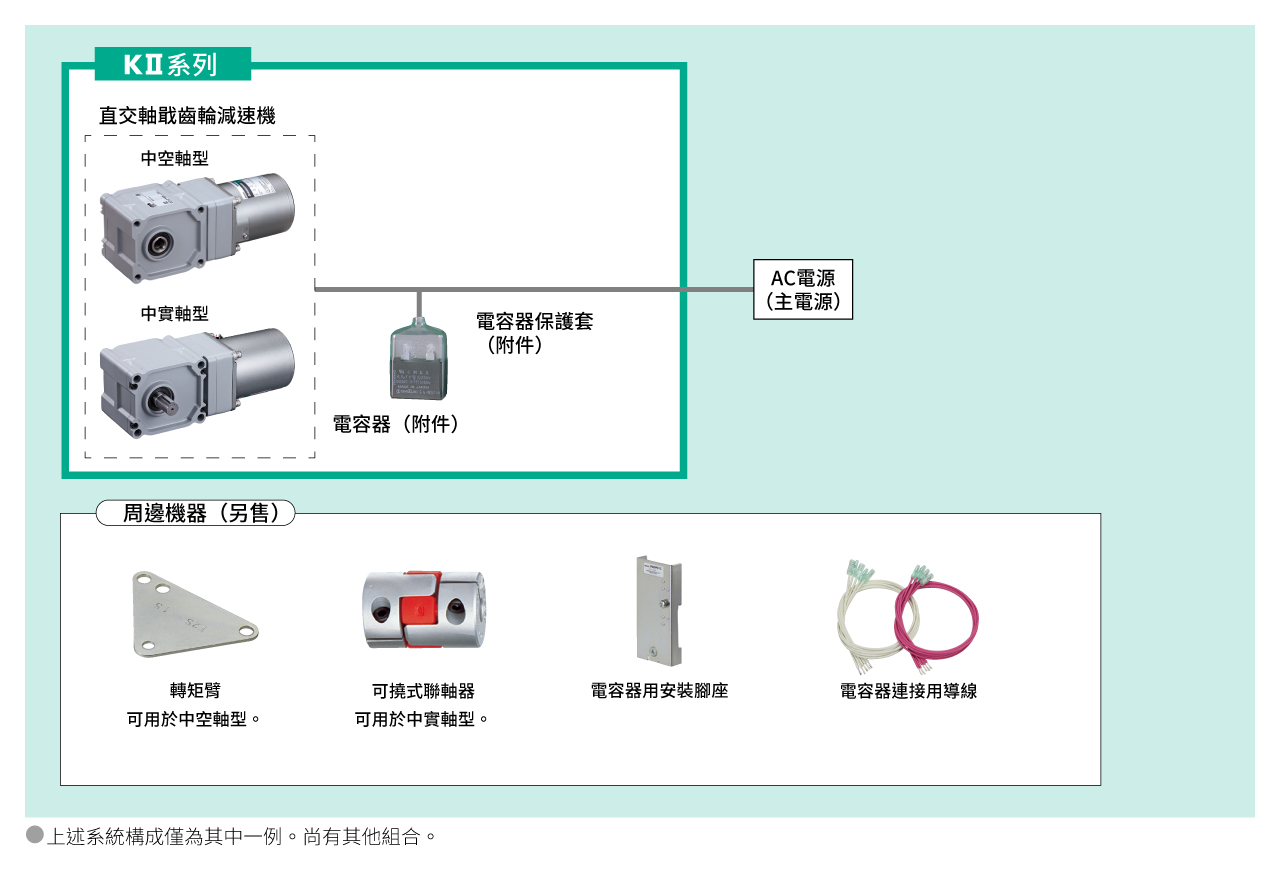

系統構成
電纜線、周邊機器
