感應馬達 KII系列
5IK40CW-GAR75J
減速機馬達
該產品已不再銷售
| 產品類別 | 品名 | 單價未稅 | 出貨日 |
|---|---|---|---|
| 減速機馬達 | 5IK40CW-GAR75J | - | 停止生產的產品（2018.4.1 停止生產） |
附件
- 馬達, 電容器, 電容器保護套, 安裝用螺絲, 平行鍵, 使用說明書
規格
資料下載
其他規格
一般規格
| 項目 | 規格 |
|---|---|
| 絕緣電阻 | 於常溫常濕下連續運轉後，以DC500 V高阻錶測量線圈與外框間時，測量值為100 MΩ以上。 |
| 絕緣耐壓 | 於常溫常濕下連續運轉後，在馬達的線圈與外框之間施加AC1.5 kV 50 Hz或60 Hz 1分鐘亦未發現異常。 |
| 溫度上升 | 在常溫常濕下無負載連續運轉後，以電阻法測得的線圈溫度上升值為80℃以下。（三相型在額定負載連續運轉後溫度上升值為70℃以下。）。 |
| 耐熱等級 | 130（B） |
| 過熱保護裝置 | 內藏過熱保護裝置（自動復歸型） 開放：130±5℃、復歸：85±20℃ |
| 使用環境溫度 | 0~+50 °C（無凍結）三相AC220/230 V：0～+40℃（無凍結） |
| 使用環境溼度 | 85%以下。（無結露） |
| 保護等級 |
附端子箱型
IP66*（25 W、40 W）
IP54（90W） 導線型：
IP20
|
- *材質與表面處理
附端子箱型 IP66
| 系列 | 輸出 | 材料 | 表面處理 |
|---|---|---|---|
| 水平式減速機 | 25 W、40 W | 馬達外殼和端子箱：鋁 出力軸 S45C 螺絲：不鏽鋼（僅外部露出螺絲） |
馬達外殼， 端子箱 塗層（安裝面除外） |
減速機的容許懸吊載重、容許推力載重
| 減速比 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 75 | 100 | 120 | 150 | 200 | 240 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 容許懸吊載重 [N] |
中空軸 | 距安裝面10 mm | 1200 | 2200 | |||||||||||
| 距安裝面20 mm | 1100 | 2000 | |||||||||||||
| 中實軸 | 距出力軸前端10 mm | 900 | 1700 | ||||||||||||
| 距出力軸前端20 mm | 1000 | 1850 | |||||||||||||
| 容許推力載重［N］ | 350 | ||||||||||||||

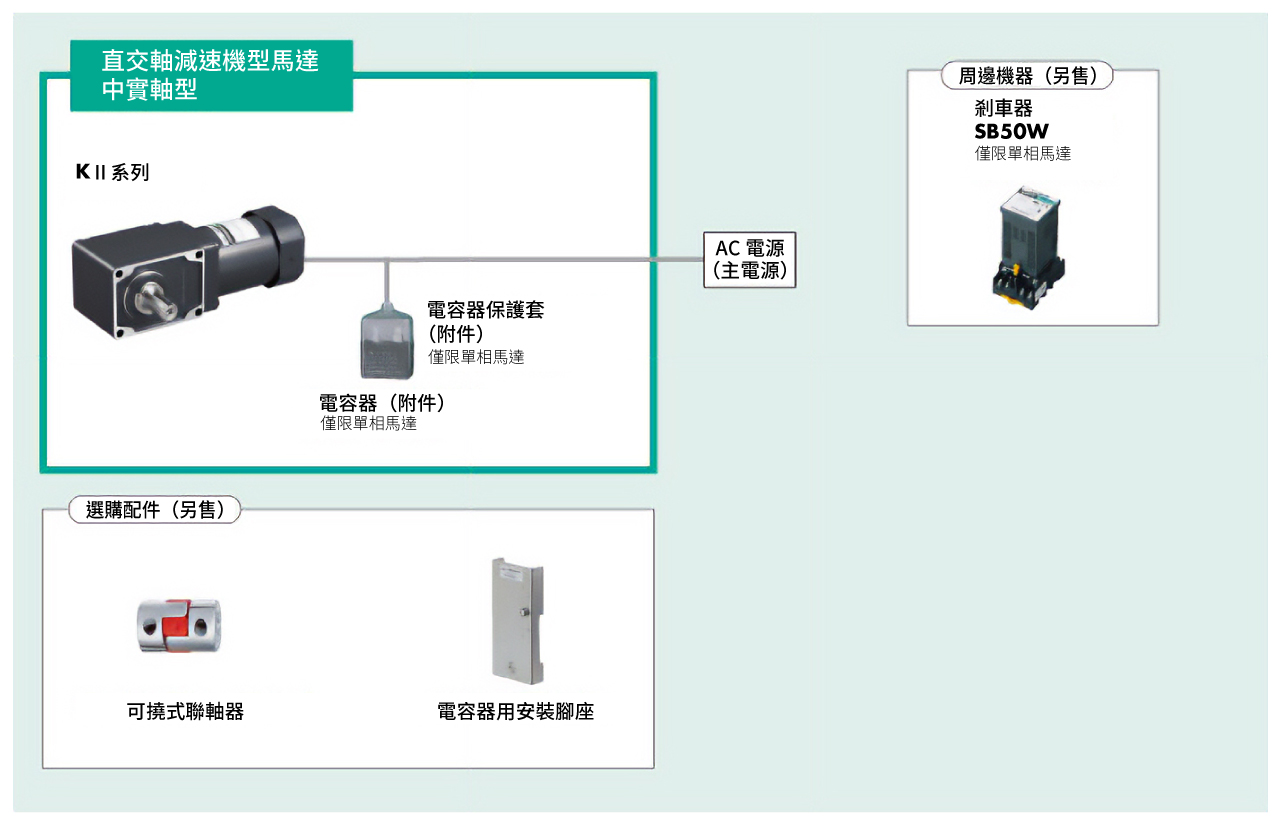

系統構成
相關產品
| 產品 | 特徵 | |
|---|---|---|
SB50W系列
|
特徵 |
這是一款能夠實現讓馬達瞬間停止、正反轉、剎車控制等所有功能的剎車器。
|
電纜線、周邊機器
您可以透過點選品名欄將其新增至「網路商店報價、訂購」。
