附電磁剎車馬達 KII系列（新標準）

3RK15JCM-360

產品詳細訊息

• 規格
• 特性
• 外形圖
• 資料下載
• 其他規格
• 系統構成
• 電纜線、周邊機器

一次列印所有產品資訊

裝配型減速機馬達

  該產品已不再銷售

產品類別	品名	單價未稅	出貨日
裝配型減速機馬達	3RK15JCM-360	-	停止生產的產品（2024.3.31 停止生產）

附件

• 馬達, 減速機, 電容器, 電容器保護套, 安裝用螺絲, 平行鍵, 使用說明書

規格

特性

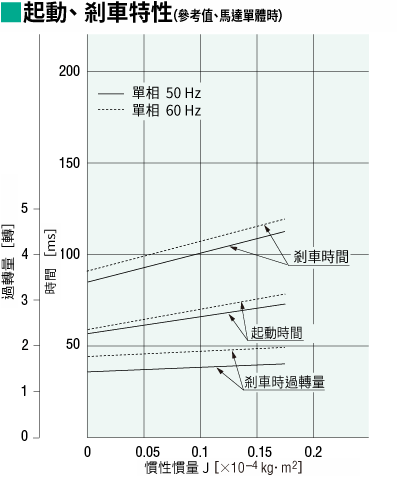

上升、剎車特性 (參考值)

外形圖

馬達/減速機

電容器

資料下載

其他規格

一般規格

項目	規格
絕緣電阻	於常溫常濕下連續運轉後，以DC500 V高阻錶測量線圈與外框間時，測量值為100 MΩ以上。
絕緣耐壓	在常溫和常態濕度下連續額定運轉後，即使在線圈和外框之間施加AC1.5 kV 50 Hz或60 Hz 1分鐘亦無異常。
溫度上升	減速機或等效的散熱板*1連接到馬達上，並且於常溫常濕下額定運轉後，以電阻法測量其線圈溫度上升值為80˚C以下。（三相型為70°C以下。）
耐熱等級	130（B）
過熱保護裝置	6W型是阻抗式保護裝置 其他類型：內建過熱保護裝置（自動復歸型） 開啟：130±5°C，復歸：85±20℃
使用環境溫度	三相200 V、單相100 V、單相200 V：-10~+50℃（無凍結） 其他電壓：-10~+40℃（無凍結） 對於減速機減速比為2或3，溫度下限為 0 °C。
使用環境溼度	85%以下。（無結露）
保護等級	附端子箱型： IP66*2（不含圓軸型的安裝面） IP20 (60 W、90 W) 導線型： IP20 (6 W、15 W、25 W) 電纜線型： IP40（40W） IP20 (60 W、90 W)

*1

散熱板尺寸（材質：鋁）

馬達種類 輸出	尺寸 (mm)	厚度 (mm)
6W型	115×115	5
15W型	125×125
25W型	135×135
40W型	165×165
60 W、90 W型	200×200

*2

材質與表面處理

系列	輸出	材質	表面處理
平行軸裝配型 圓軸	40 W	馬達外殼、端子箱：鋁 出力軸：S45C 螺絲：不鏽鋼（僅外部露出螺絲）	馬達外殼， 端子箱：塗層（安裝面除外）

減速機的容許懸吊載重、容許推力載重

品名	減速比	最大容許轉矩 N·m	容許懸吊載重 N		容許推力載重 N
			與減速機出力軸前端的距離
			10 mm	20 mm
2GV□ 2GV□B	2	6	100	150	15
	3		100	150	30
	5～25		150	200	40
	30～360		200	300
2GV□B	500～3600		200	300
3GV□ 3GV□B	2	10	150	250	20
	3		150	250	40
	5～25		200	300	80
	30～360		300	400
3GV□B	500～3600		300	400
4GV□ 4GV□B	2	16	300	350	25
	3		300	350	50
	5～25		300	350	100
	30～360		450	550
4GV□B	500～3600		450	550
5GV□ 5GV□B 5GVH□ 5GVH□B 5GVH□BS 5GVH□BSF	2	30	250	350	100
	3～9		400	500	150
	12.5～18		450	600
	25～300		500	700
5GV□B	360～3000		500	700
5GVR□ 5GVR□B	2	40	250	350	100
	3～9		400	500	150
	12.5～18		450	600
	25～180		500	700
7GV□B	5～20	70	700	850	200
	30～100		1400	1700	400

系統構成

電纜線、周邊機器
