風扇用周邊機器：MD系列護網套件

與DC軸流風扇MD系列搭配的護網、安裝用螺絲和濾網。
選擇最適合您的安裝環境和應用的組合。

護網有鋼製和不鏽鋼材質可供選擇。

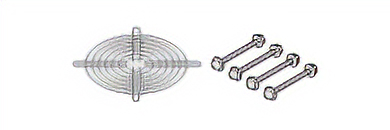

護網套件（1片）

［1］鐵製護網套件
 ［2］不鏽鋼製護網套件

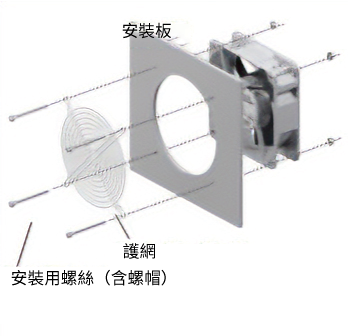

<安裝範例>

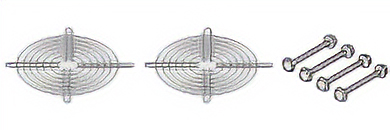

護網套件（2片）

［1］鐵製護網套件
 ［2］不鏽鋼製護網套件

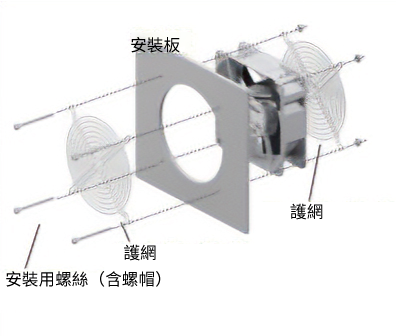

<安裝範例>

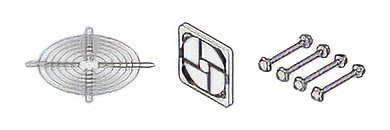

護網・濾網套件

［3］鐵製護網・濾網套件

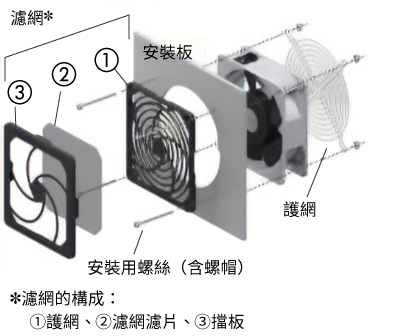

<安裝範例>

*安裝用螺絲長度適用於厚度為2.3 mm 或更小的安裝板。

護網套件

［1］鐵製護網套件

護網套件

護網套件

尺寸	護網套件產品名稱	套件內容
尺寸	護網套件產品名稱	鐵製護網	張數	安裝用螺絲 mm
□40 mm-20 mm厚	A-420-G	FG4D	1	M3×30
□40 mm-20 mm厚	A-420-G2	FG4D	2	M3×30
□52 mm-15 mm厚	A-515-G	FG5D	1	M3×30
□52 mm-15 mm厚	A-515-G2	FG5D	2	M3×30
□60 mm-25 mm厚	A-625-G	FG6E	1	M4×40
□60 mm-25 mm厚	A-625-G2	FG6E	2	M4×40
□62 mm−25 mm厚（適用於MDA625-24）	A-625D-G	FG6D	1	M3×40
□62 mm−25 mm厚（適用於MDA625-24）	A-625D-G2	FG6D	2	M3×40
□80 mm-25 mm厚	A-825-G	FG8D	1	M4×40
□80 mm-25 mm厚	A-825-G2	FG8D	2	M4×40
□92 mm-25 mm厚	A-925-G	FG9D	1	M4×40
□92 mm-25 mm厚	A-925-G2	FG9D	2	M4×40
□119 mm（120 mm）-25 mm厚	A-1225-G	FG12D	1	M4×40
□119 mm（120 mm）-25 mm厚	A-1225-G2	FG12D	2	M4×40
□119 mm（120 mm）-38 mm厚	A-1238-G	FG12D	1	M4×55
□119 mm（120 mm）-38 mm厚	A-1238-G2	FG12D	2	M4×55
□140 mm-51 mm厚	A-1451-G	FG14D	1	M4×70
□140 mm-51 mm厚	A-1451-G2	FG14D	2	M4×70
ϕ172 mm-51 mm厚	A-1751-G	FG17D	1	M4×70
ϕ172 mm-51 mm厚	A-1751-G2	FG17D	2	M4×70
ϕ172 mm -51 mm厚（邊切）	A-1751F-G	FG17DF	1	M4×70
ϕ172 mm -51 mm厚（邊切）	A-1751F-G2	FG17DF	2	M4×70

安裝用螺絲附墊圈內置螺絲和螺帽，各4個。安裝用螺絲的材質為鋼。

不鏽鋼製護網套件

護網套件

護網套件

尺寸	護網套件產品名稱	套件內容
尺寸	護網套件產品名稱	不鏽鋼製護網	張數	安裝用螺絲 mm
□80 mm-25 mm厚	A-825-S	FG8S	*1	M4×40
□80 mm-25 mm厚	A-825-S2	FG8S	2	M4×40
□92 mm-25 mm厚	A-925-S	FG9S	1	M4×40
□92 mm-25 mm厚	A-925-S2	FG9S	2	M4×40
□119 mm（120 mm）-25 mm厚	A-1225-S	FG12S	1	M4×40
□119 mm（120 mm）-25 mm厚	A-1225-S2	FG12S	2	M4×40
□119 mm（120 mm）-25 mm厚	A-1238-S	FG12S	1	M4×55
□119 mm（120 mm）-25 mm厚	A-1238-S2	FG12S	2	M4×55

安裝用螺絲墊圈組裝螺絲和螺帽，各4個。安裝用螺絲的材質為不鏽鋼。

［3］鐵製護網・濾網套件

護網套件

尺寸	護網套件產品名稱	套件內容
尺寸	護網套件產品名稱	鐵製護網	張數	濾網	張數	安裝用螺絲 mm
□60 mm-25 mm厚	A-625-GF	FG6E	1	FL6	1	M4×45埋頭螺絲
□60 mm-25 mm厚（適用於MDA625-24）	A-625D-GF	FG6D	1	FL6	1	M3×45埋頭螺絲
□80 mm-25 mm厚	A-825-GF	FG8D	1	FL8	1	M4×45埋頭螺絲
□92 mm-25 mm厚	A-925-GF	FG9D	1	FL9	1	M3×45埋頭螺絲
□119 mm（120 mm）-25 mm厚	A-1225-GF	FG12D	1	FL12	1	M4×45埋頭螺絲
□119 mm（120 mm）-38 mm厚	A-1238-GF	FG12D	1	FL12	1	M4×55埋頭螺絲
□140 mm-51 mm厚	A-1451-GF	FG14D	1	FL14	1	M4×70

安裝用螺絲埋頭螺絲（僅限A-1451-GF的墊圈組裝螺絲）和螺帽，各4個。安裝用螺絲的材質為鋼。
