驅動器電纜線一覽

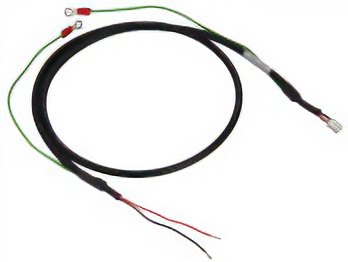

DC電源輸入與電磁剎車用屏蔽電纜線。易於屏蔽接地的圓形端子接地線。

	品名	適用產品	長度 （m）
	CC02D005-3	AZ系列 DC電源、 AR系列控制電源、電磁剎車電源、 AR系列 DC電源、 RKII系列控制電源・電磁剎車電源、 CRK系列 內藏定位功能型 DC電源、 NX系列控制電源・電磁剎車電源、 網路轉換器 DC電源	0.5
	CC02D010-3		1
	CC02D015-3		1.5
	CC02D020-3		2
	CC02D050-3		5

電纜線規格

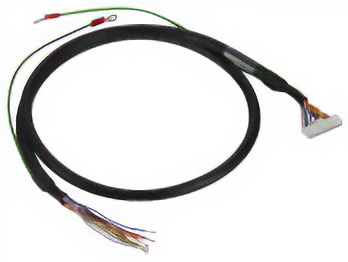

配備I/O信號連接器的屏蔽電纜線。易於屏蔽接地的圓形端子接地線。

	品名	適用產品	長度 （m）	芯數
	CC24D005C-1	AR系列 內藏定位功能型、 AZ系列 RS-485通訊附脈波列輸入型、 AZ系列 脈波列輸入型	0.5	24
	CC24D010C-1		1
	CC24D020C-1		2
	CC21D005C-1	AR系列 內藏定位功能型 RKⅡ系列 內藏定位功能型	0.5	21
	CC21D010C-1		1
	CC21D020C-1		2
	CC15D005C-1	RKII系列 脈波列輸入型	0.5	15
	CC15D010C-1		1
	CC15D020C-1		2
	CC18D005C-1	BLE2系列	0.5	18
	CC18D010C-1		1
	CC18D020C-1		2
	CC09D005C-1	BMU系列（30 W, 60 W, 120 W）	0.5	9
	CC09D010C-1		1
	CC09D020C-1		2
	CC12D005C-1	BMU系列（200 W、400 W）	0.5	12
	CC12D010C-1		1
	CC12D020C-1		2
	CC23D005C-1	BXII系列	0.5	23
	CC23D010C-1		1
	CC23D020C-1		2
	CC16D005C-1	DSC系列	0.5	16
	CC16D010C-1		1
	CC16D020C-1		2

電纜線規格

• *品名使用可識別的字元書寫。

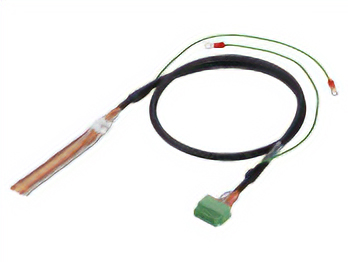

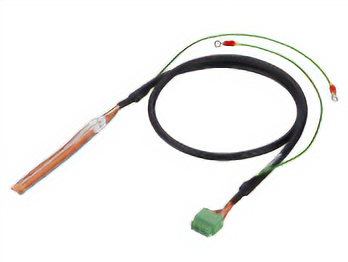

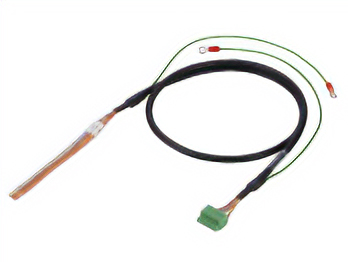

用於I/O信號連接的屏蔽電纜線。雙側排線。易於屏蔽接地的圓形端子接地線。

	品名	適用產品	長度 （m）	芯數
	CC06D005B-1	AZ系列、 AR系列 AC電源輸入 內藏定位功能型、 AR系列 DC電源輸入 內藏定位功能型、 RKⅡ系列、 DGII系列 內藏定位功能型	0.5	6
	CC06D010B-1		1
	CC06D015B-1		1.5
	CC06D020B-1		2
	CC10D005B-1		0.5	10
	CC10D010B-1		1
	CC10D015B-1		1.5
	CC10D020B-1		2
	CC12D005B-1		0.5	12
	CC12D010B-1		1
	CC12D015B-1		1.5
	CC12D020B-1		2
	CC16D005B-1		0.5	16
	CC16D010B-1		1
	CC16D015B-1		1.5
	CC16D020B-1		2

• *請根據要使用的功能選擇所需的芯數。

電纜線規格

• *產品名稱使用可識別的字元書寫。

此電纜線可方便地將 FLEX對應產品連接到透過RS-485 通訊進行Modbus-控制的各種設備。

通用型

通用型附有終端電阻。

	品名	長度 （m）
	CC02FLT	2
	CC05FLT	5
