選擇計算：風扇選用例―電控箱的換氣冷卻―
電控箱規格
| 項目 | 記號 | 規格 | |
|---|---|---|---|
| 安裝環境 | 一般工廠 | ||
| 電控箱 | 尺寸 | W H D |
寬度：700 mm 高度：1000 mm 深度：400 mm |
| 表面積 | S | 2.37 m2 | |
| 材質 | SPCC | ||
| 總傳熱係數 | U | 5 W/（m2·K） | |
| 容許溫度上升 | ΔT | 20 °C 設備環境溫度 T1：25 °C 內部容許溫度T2：45 °C |
|
| 總發熱量： | Q | 450 W | |
| 電源 | 50 Hz AC100V | ||
計算選擇所需的值
- 計算設備有效表面積（熱輻射面積） S
設備有效表面積的計算方法如下：
| 安裝點分類 | 公式 |
|---|---|
| 當設備的整個周邊都是開放的 | S＝1.4×W·D＋1.8×D·H＋1.8×W·H |
| 當設備背面靠牆時 | S＝1.4×W·D＋1.8× D·H＋1.4×W·H |
| 當設備一側的熱輻射受到阻礙時（例如連接設備） | S＝1.4×W·D＋1.4×D·H＋1.8×W·H |
| 當設備背面和一側熱輻射受阻時 | S＝1.4×W·D＋1.4×D·H＋1.4×W·H |
| 當設備兩側的熱輻射受到阻礙時（例如透過連接設備） | S＝1.4×W·D＋1.0×D·H＋1.8×W·H |
| 當設備背面和兩側熱輻射受阻時 | S＝1.4×W·D＋1.0×D·H＋1.4×W·H |
| 除設備正面以外的所有區域熱輻射均受阻時 | S＝0.7×W·D＋1.0×D·H＋1.4×W·H |
假設設備的整個週邊都是開放的。
- 有效表面積S設備
-
1.4×W·D＋1.8×D·H＋1.8×W·H
1.4 × 0.7 × 0.4 + 1.8 × 0.4 × 1.0 + 1.8 × 0.7 × 1.0
2.37［m2］
（1）計算所需風量
在此對計算方法和使用圖表的簡化方法進行說明。
計算求取時
\(\begin{align}
V &= 1 \div 20 \times (Q \div \Delta T - U \times S) \times Sf\\
& = 1 \div 20 \times (450 \div 20 - 5 \times 2.37) \times 2\\
&\fallingdotseq 1.07 \ [\mathrm{m}^3 / \mathrm{min}]
\end{align}\)
計算所需風量時，必須考慮內部壓力損失。
由於電控箱內部的壓力損失一般是未知的，因此假設工作點的風量為最大風量的50 %，並且有一個安全係數Sf = 2。
所需的風量可以在網站上輕鬆計算

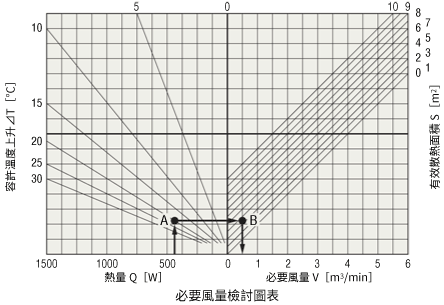

如何透過圖表判斷
- ①
- 找到發熱量Q 450 W和允許的溫度上升值ΔT20 °C的交點A。
- ②
- 從交點A開始畫一條平行於水平軸的線。
- ③
- 求平行線與表面積的交點BS2.37 m2。
- ④
- 從圖上的B點到橫軸畫一條垂直線，確定所需的風量，大約為0.5［m3/分鐘］。
- ⑤
- 基於上述原因，考慮到安全因素SF 2，可推導出所需的空氣流量為1.00［m3/分鐘］。
（2）風扇的選用
根據結果，選擇C-MU1238B-11B-PSLG電控箱風扇組合。
C-MU1238B-11B-PSLG 規格
| 電壓 V |
頻率 Hz |
輸入功率 W |
電流 A |
轉速 r/min |
最大風量 m3/min |
最大靜壓 Pa |
噪音等級 分貝（A） |
|---|---|---|---|---|---|---|---|
| 100 | 50 | 15.2 | 0.21 | 2300 | 1.08 | 41 | 40 |
電控箱風扇組合是整合式軸流風扇和周邊機器（外蓋、濾網濾片、外框、護網）的產品。非常適合用於電控箱，不僅可以透過濾網阻止異物的侵入，而且還可以輕鬆安裝和維護。
