Q.使用AZ系列的EtherNet/IP對應驅動器。無法確立通訊。有可能是什麼原因？

可能是以下原因。

1. 沒有正確配線
2. 電源未正確起動
3. 未設定正確的EDS檔案
4. 沒有正確進行通訊設定
5. 掃描器（上位系統）發生異常

1. 沒有正確配線
   請確認系統內所有機器都正確連接。

2. 電源未正確起動
   確認所有進行動作的機器（包含集線器）都正確開啟電源。

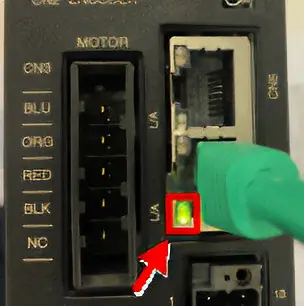

   確認驅動器的LAN電纜線所連接的連接器（CN5或CN6）的L/ALED閃爍或亮燈。若L/ALED熄滅時，請檢查配線或電源。



3. 未設定正確的EDS檔案
   若掃描器（上位系統）設定的EDS檔案與連接的驅動器不一致時，無法確立通訊。
   確認掃描器設定的EDS檔案與連接的驅動器一致。
   備有各種品名驅動器的EDS檔案。

   AZD-AEP的EDS檔案
   AZD-CEP的EDS檔案
   AZD-KEP的EDS檔案

4. 沒有正確進行通訊設定
   無法確立通訊時，可能是IP位址或Network Mask的設定有誤。
   請確認掃描器（上位系統）側設定的IP位址與驅動器設定的IP位址一致。

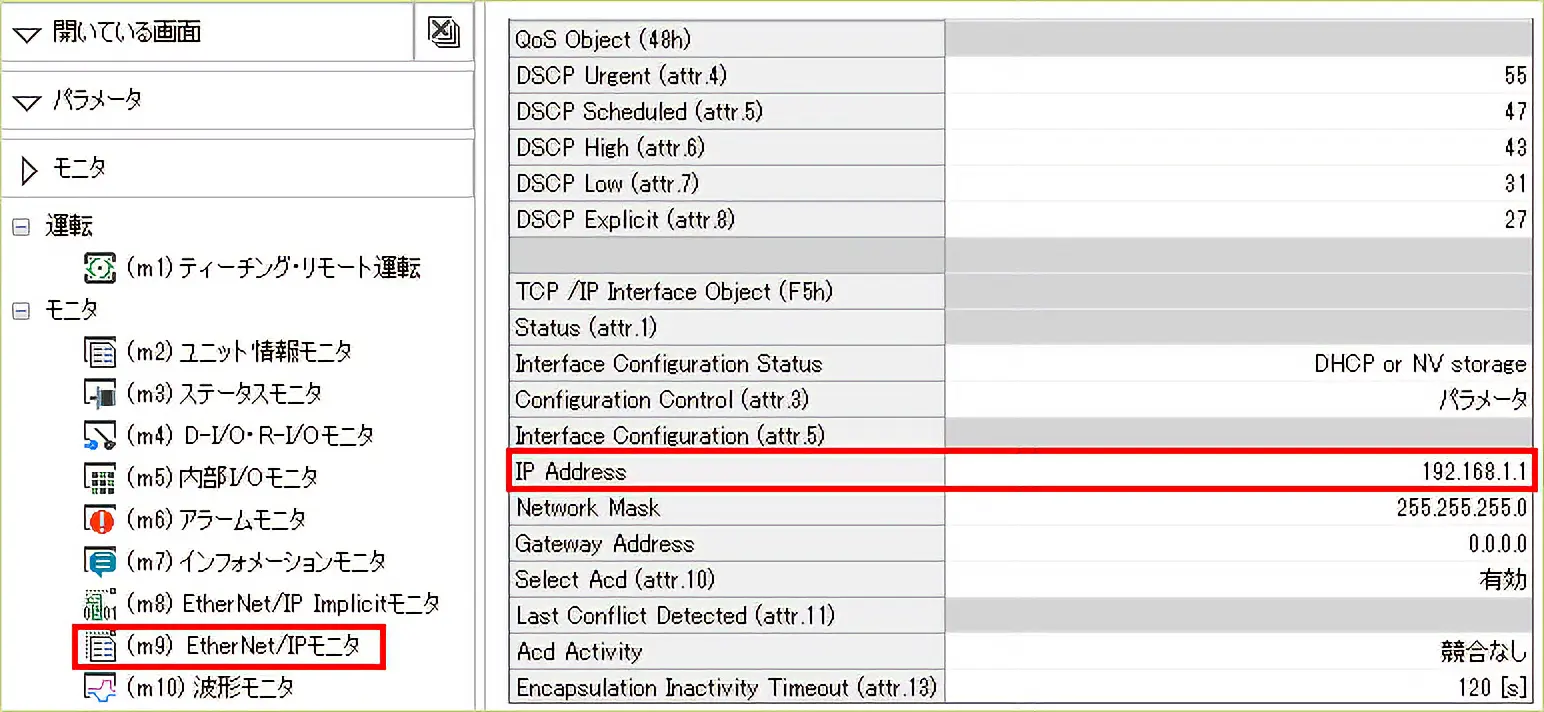

   可使用資料設定軟體MEXE02，確認AZ側設定的IP位址。



   IP位址錯誤時，請確認以下內容。

   ①

   變更IP位址後，是否重新接通控制電源

   變更IP位址時，重新接通控制電源才會反映變更。

   ②

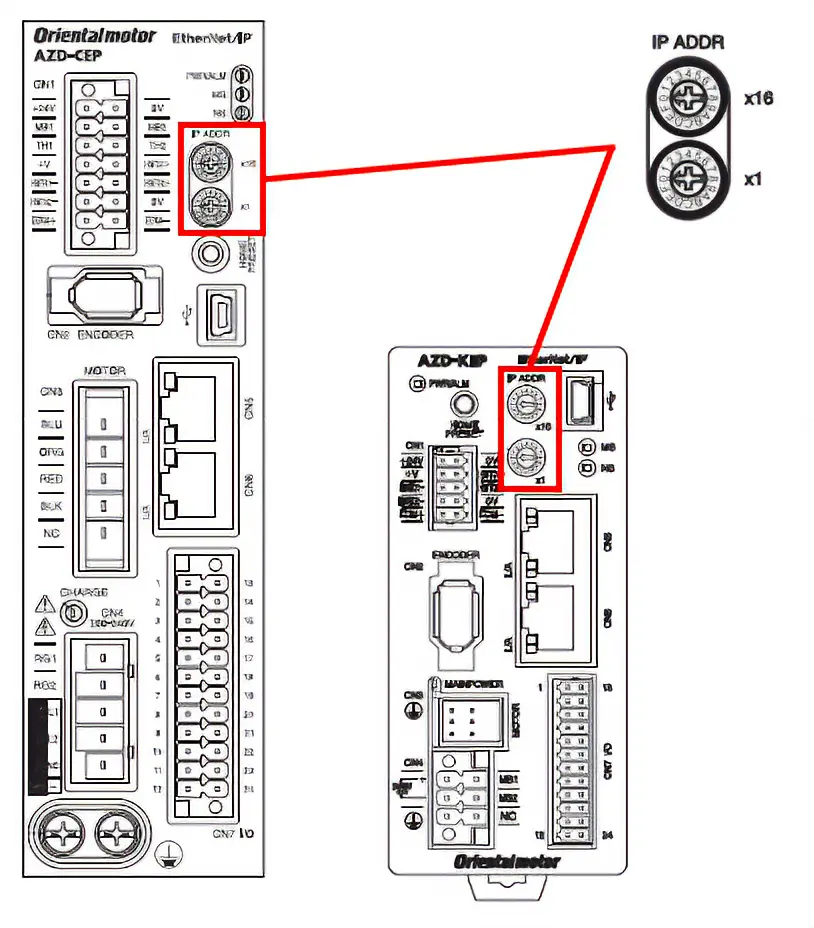

   位於驅動器前方IP位址設定開關的狀態

   若使用位於驅動器前方的IP位址設定開關設定IP位址時，設定值是否正確。使用MEXE02設定時，請確認開關x1與x16是否皆為0。



   ③

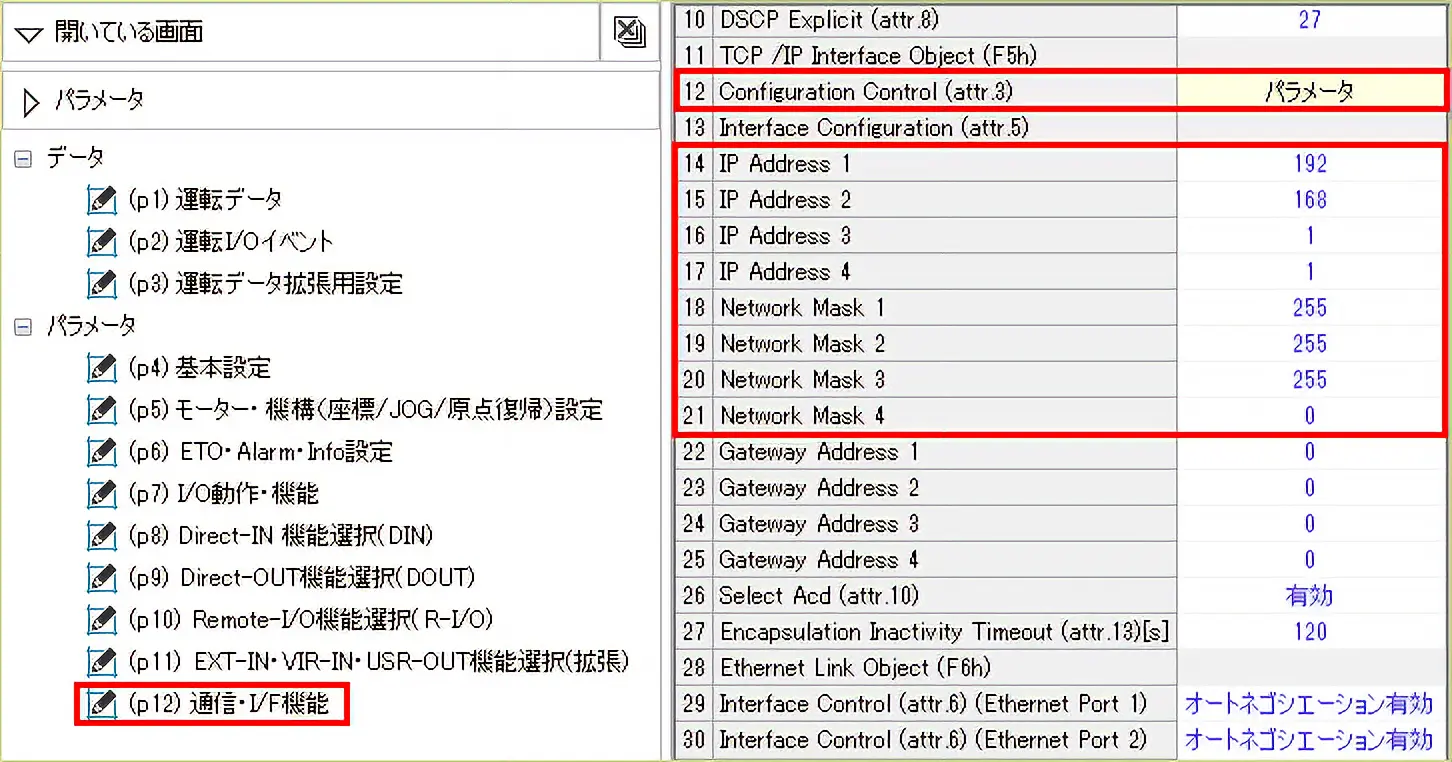

   使用資料設定軟體MEXE02設定IP位址時，確認設定內容

   • 「通訊、I/F功能」的「IP Adress1～4」的設定值及「Network Mask1～4」的設定值
   • 「通訊、I/F功能」的「Configuration Control（attr. 3）」參數是否設定在「參數」



   依照以上內容仍無法解決時，也請確認以下項目

   • 同一個系統內的所有機器，網路部分都一致
   • 同一個系統內的所有機器，主機部分沒有重複
   • 位址等級適當
   • 沒有將網路位址或Broadcast位址設定為特殊位址
   • 若由DHCP伺服器分配時，確認分配正確
   • 若由DHCP伺服器分配時，重新接通控制電源
   • 掃描器（上位系統）註冊的IP位址與驅動器的IP位址一致
   • 以LAN電纜線連接的機器之間，傳送速度及雙功模式一致
     （驅動器使用「Inter face Control（attr.6）」參數設定）

5. 掃描器（上位系統）發生異常
   當掃描器發生異常時，可能不會進行通訊。
   請確認掃描器規格。

   相關情報 ： AZ系列 EtherNet/IPTM對應驅動器常見問題
