規格

特性

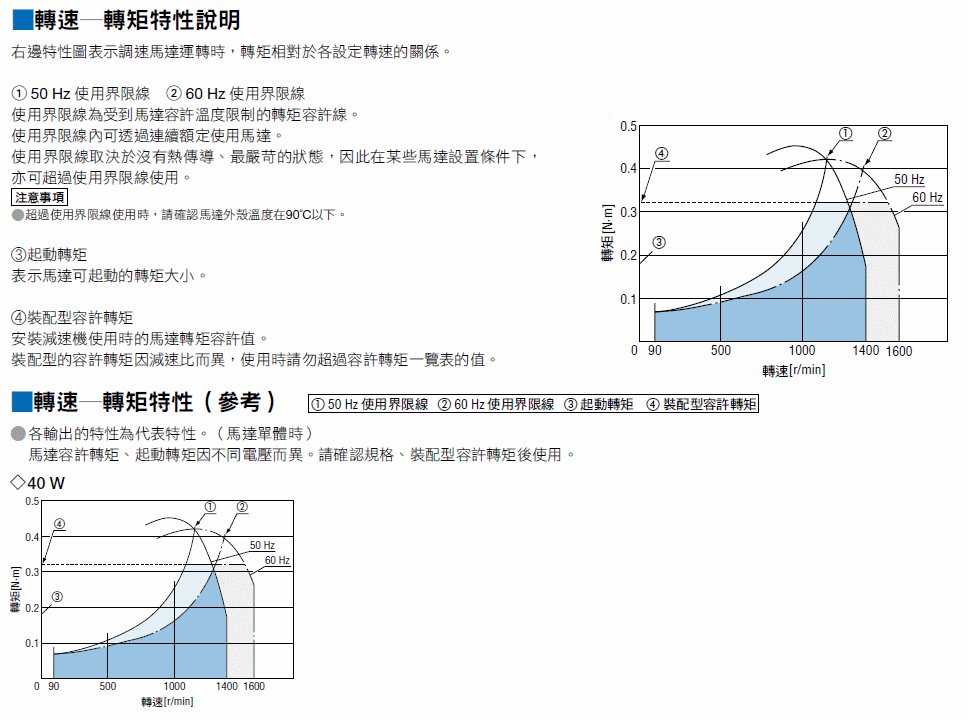

轉速-轉矩特性

轉速-轉矩特性

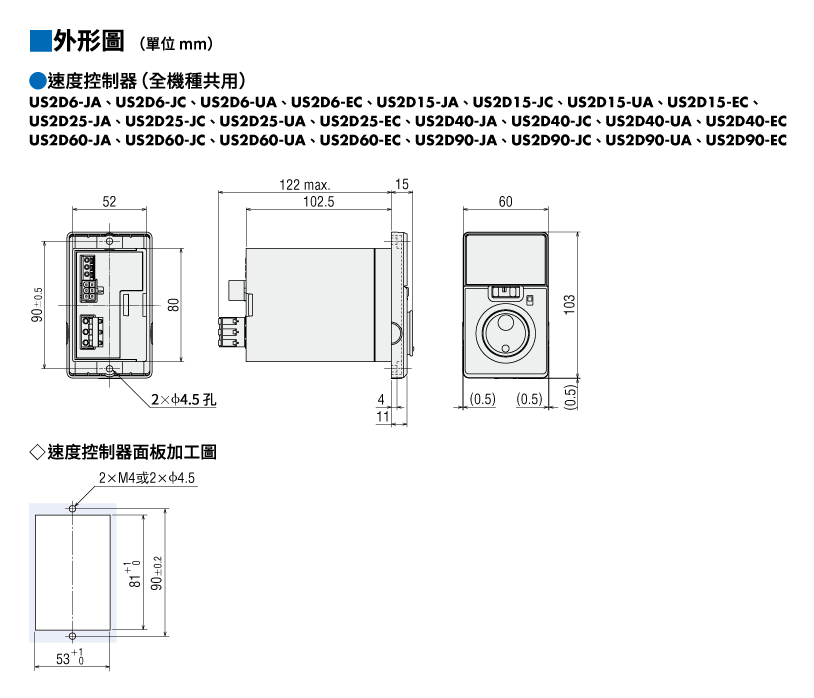

外形圖

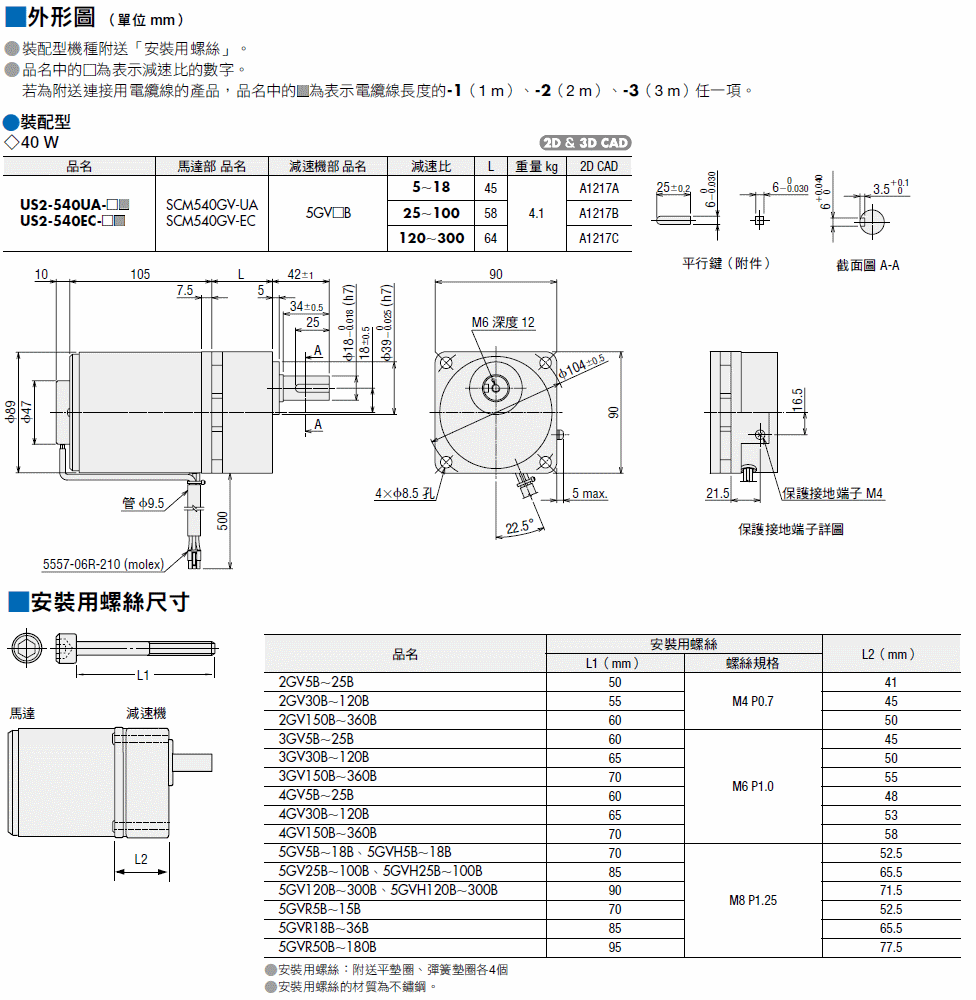

馬達/減速機

馬達/減速機

回路

回路

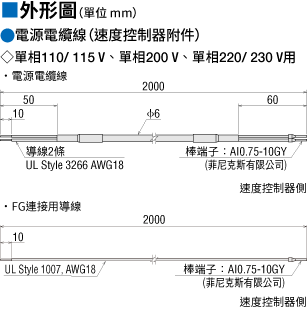

電源電纜線

電源電纜線

資料下載

其他規格

通用規格

項目		規格
轉速設定方法		透過旋鈕進行數位設定（速度設定可以1 r/min為單位）
速度控制範圍		50Hz：90～1400 r/min 60Hz：90～1600 r/min 初始設定：90 r/min
加速時間·減速時間		0.1～15.0秒（初始設定：1.0秒） 加速時間、減速時間會根據馬達負載情況而變化。
功能	參數	減速比、增速比、固定末位顯示、初始時運轉禁止Alarm、速度上下限、加減速時間、外部操作信號輸入、資料初始化
	監視器	轉速、輸入信號
	其他	鎖定資料編輯
輸入信號		光耦合器輸入 輸入電阻：2 kΩ FWD輸入、REV輸入 2 點
保護功能		當下列保護功能執行時，馬達將漸進停止，並在操作面板上顯示Alarm代碼。 附Alarm型：馬達過熱、馬達鎖死、馬達連接不良、EEPROM異常、初始時運轉禁止
最大延長距離		馬達與速度控制器之間10 m

一般規格

項目		馬達	速度控制器
絕緣電阻		在常溫和常態濕度下連續運轉後，使用DC500 V的絕緣電阻測試得知線圈和外框之間的值為100 MΩ以上。	測量值最小100 MΩ。在常溫和常態濕度下連續運轉後，在主電路端子與輸入信號端子之間、主電路端子與外框之間、主電路端子與FG之間施加500VDC兆歐表時。
絕緣耐壓		在常溫和常態濕度下連續運轉後，在線圈和外框之間施加 AC1.5kV、50 Hz 或 60 Hz ，1 分鐘未觀察到異常。	在常溫和常態濕度下連續運轉後，主電路端子與輸入信號端子之間、主電路端子與外框之間施加50 Hz 或60 Hz AC1.9 kV，在主電路端子與FG之間施加 50 Hz 或 60 Hz AC1.5kV 時，1分鐘未觀察到異常。
溫度上升		將齒輪箱或等效散熱板*1連接至馬達，並在最高80℃時測量線圈溫度上升。採用在常溫和常態濕度下無負載連續運轉後的電阻法。	-
過熱保護裝置		6W 型：阻抗保護 所有其他馬達內藏過熱保護裝置（自動復歸型）開放：130±5℃，復歸：85±20℃	-
使用環境	環境溫度	單相 100 V、單相 200 V -10～+50°C（非凍結） 單相110/115V、單相220/230V：-10～+40℃（無凍結） 對於減速機減速比2 or 3 ，溫度下限為0℃。 直交軸戟齒輪減速機：0～+40°C（無凍結）	0～+50℃（無凍結）
	環境溼度	85% 以下（無結露）
	標高	海拔1000 m以下
	環境	無腐蝕性氣體或灰塵。不應接觸水或油。 不能在放射性區域、磁場、真空或其他特殊環境中使用。
	振動	不得受到持續振動或過度衝擊。　 符合JIS C 60068-2-6「正弦波振動測試方法」。 頻率範圍：10～55 Hz，半幅：0.15 mm　 掃描方向：3個方向（X、Y、Z） 掃描次數：20
保存環境*2	環境溫度	-25～+70°C（無凍結） 直交軸戟齒輪減速機 -10～+60°C（無凍結）	-25～+70°C（無凍結）
	環境溼度	85% 以下（無結露）
	標高	海拔3000 m以下 直交軸戟齒輪減速機 海拔1000 m以下
	環境	無腐蝕性氣體或灰塵。不應接觸水或油。 不能在放射性區域、磁場、真空或其他特殊環境中使用。
耐熱等級		130（B）	-
保護等級		IP20	IP20

*1

散熱板尺寸（材質：鋁）如下表所示。

*2

保存環境值適用於短期，例如運輸期間。

馬達輸出	尺寸〔mm〕	厚度〔mm〕
6 W	115x115	5
15 W	125x125
25 W	135x135
40 W	165x165
60 W	200x200
90 W	200x200

注意事項

• 當馬達和速度控制器連接時，請勿測量絕緣電阻或絕緣耐壓測試。

容許懸吊載重、容許推力載重

裝配型

品名	減速比	容許懸吊載重（N）		容許推力載重
		距出力軸前端10 mm	距出力軸前端20 mm
US2-26	5～25	150	200	40
	30～360	200	300
US2-315	5～25	200	300	80
	30～360	300	400
US2-425	5～25	300	350	100
	30～360	450	550
US2-540 US2-560	5～9	400	500	150
	12.5～18	450	600
	50～300	500	700
US2-590	5～9	400	500	150
	12.5～18	450	600
	25～180	500	700

圓軸型

品名	容許懸吊載重（N）		容許推力載重
	距出力軸前端10 mm	距出力軸前端20 mm
US2-26	50	110	馬達重量的一半或更少 *
US2-315	40	60
US2-425	90	140
US2-540	140	200
US2-560 US2-590	240	270

• *盡可能避免施加軸向載重。
  如果軸向載重不可避免，請使其保持在馬達重量的一半以下。

安全規格

法規標準資料

有關法規和標準符合性的文件可以在產品詳情頁面的「資料下載」中下載。
（可供下載的文件類型因產品而異。）

全球法律、法規和標準的解釋可以在此處確認。

有關本公司各個產品品名遵守安全規格的資訊，請參閱此處 。

有害物質

產品不含任何超出RoHS指令（2011/65/EU、2015/863/EU）規定值的物質（10 種物質）。

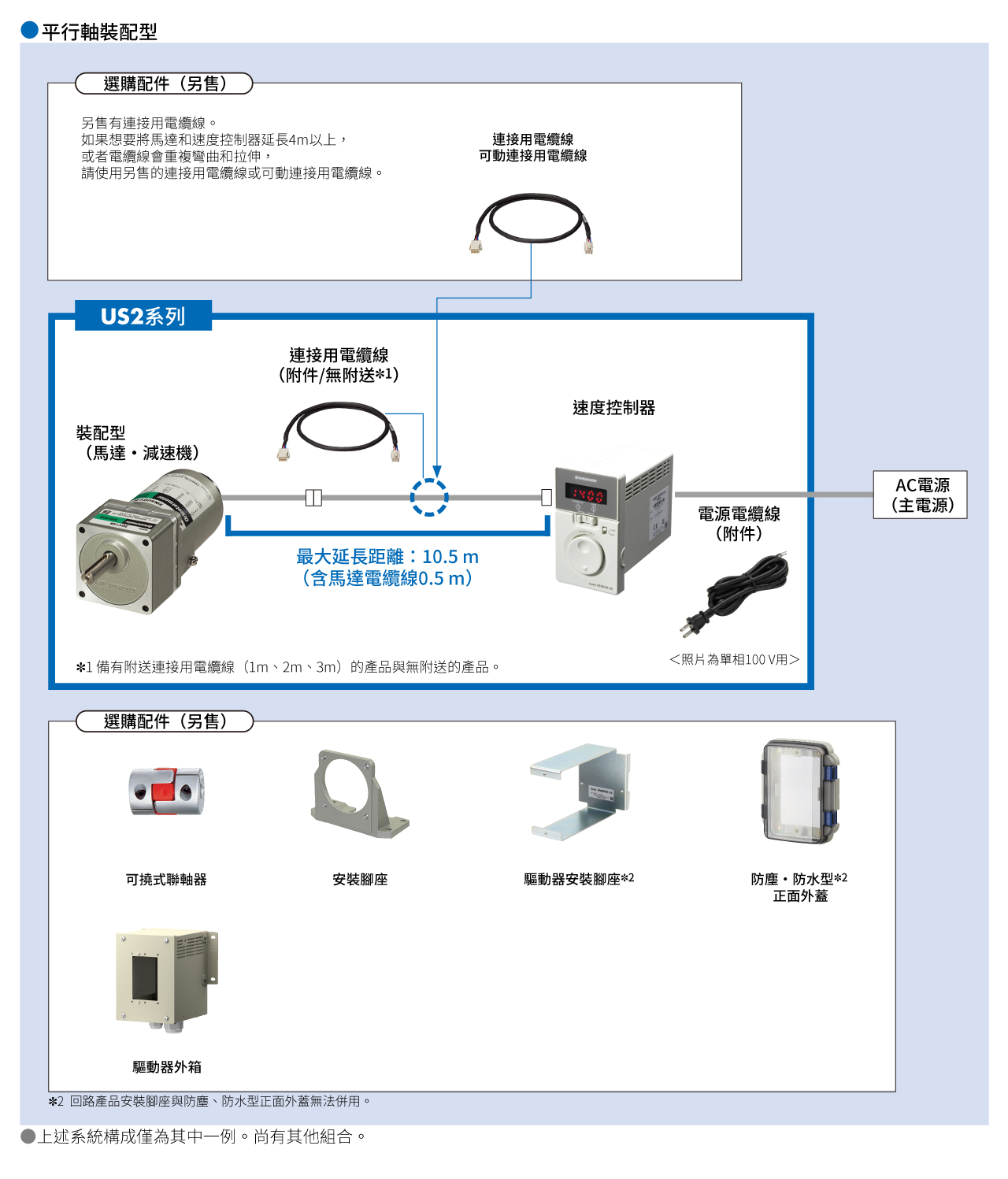

系統構成

電纜線、周邊機器

您可以透過點選品名欄將其新增至「網路商店報價、訂購」。

資料下載

• 規格
• 特性
• 外形圖
• 資料下載
• 其他規格
• 安全規格
• 系統構成
• 電纜線、周邊機器

一次列印所有產品資訊
