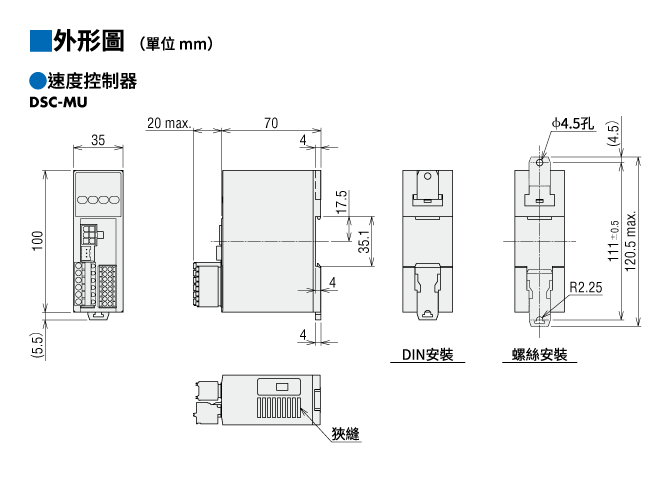

外形圖

直線馬達 (安裝光電檢知器時)

直線馬達 (安裝光電檢知器時)

直線馬達 (安裝極限開關時)

直線馬達 (安裝極限開關時)

回路

回路

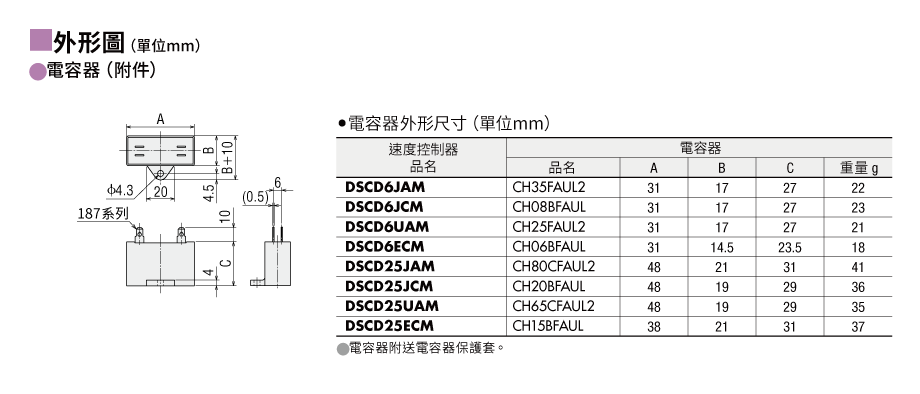

電容器

電容器

安裝連接電纜線 (選擇時)

安裝連接電纜線 (選擇時)

資料下載

其他規格

通用規格

項目		規格
轉速設定方法		利用以下任一方法進行設定。 透過操作面板設定 運轉資料最多可設定4種模式 外部調速器 外部直流電壓：DC0～5 V或DC0～10 V
加速時間、減速時間 設定範圍		0.2~15.0 秒（0.0~15.0 秒：減速控制為 OFF 時可設定。） 加速時間/減速時間會根據馬達負載情況而變化。
功能	監視模式	轉速、運轉資料編號、Alarm代碼、Warning代碼、I/O監視
	資料模式	轉速、加速時間、減速時間、初始化
	參數模式	減速比、增速比、末位數顯示固定、初始時運轉禁止Alarm、外部速度指令輸入、外部速度指令電壓選擇、外部速度指令OFFSET、速度上下限、選擇輸入功能、選擇輸出功能、馬達鎖定檢知時間、馬達運轉方向、初期化
	測試模式	JOG運轉，電磁剎車解除
	其他	鎖定資料編輯
控制電源		DC24 V±10%　0.15 A 以上
輸入信號		光耦合器輸入 輸入電阻：4.7 kΩ 可對IN0～IN5 輸入（6 點）任意配置信號 ［　　］：初期設定 ［FWD］、［REV］、［M0］、［M1］、［ALARM-RESET］、［FREE］、EXT-ERROR 可透過SINK輸入／SOURCE輸入...選擇開關進行切換：出廠設定為SINK輸入
輸出信號		光耦合器・開集極輸出輸出　外部電源：DC4.5～30 V　40 mA 以下 可對OUT0、OUT1輸出（2 點）任意配置信號。［　　］：初期設定 ［SPEED-OUT］、［ALARM-OUT］、TH-OUT、WNG 利用SINK輸出／SOURCE輸出…外部配線對應
保護功能		以下保護功能動作時，將切斷對馬達的輸出，啟動電磁剎車後停止。 並將Alarm輸出設定為OFF。 同時Alarm代碼將顯示在操作面板上，ALARM LED將亮燈。 Alarm類型：馬達過熱、馬達鎖定、超速、EEPROM異常、初始時運轉禁止、外部停止
減速控制ON時的可連續運轉時間	6 W	可連續運轉時間：連續 運轉週期：連續
	15 W、25 W、40 W	可連續運轉時間：1 分鐘 運轉週期：50%以下（例：運轉1 分鐘、停止1 分鐘）
	60 W、90 W	可連續運轉時間：1 分鐘 運轉週期：33%以下（例：運轉1 分鐘、停止2 分鐘）
最大延長距離		馬達與控制器之間 10 m
額定時間		連續

一般規格

項目		馬達部	速度控制器部
絕緣電阻		於常溫常濕下連續運轉後，以DC500V高阻錶測量線圈與外殼間時，測量值為100MΩ以上。	於常溫常濕下連續運轉後，以DC500V高阻錶測量主回路端子與控制回路端子間、主回路端子與外殼間、主回路端子與FG間時，測量值為100MΩ以上。
絕緣耐壓		於常溫常濕下連續運轉後，在線圈與外殼間施加50Hz或60Hz，AC1.5kV電壓1分鐘亦無異常。	於常溫常濕下連續運轉後，在主回路端子與控制回路端子間、主回路端子與外殼間施加50 Hz 或60 Hz、AC1.9 kV，在主回路端子與FG間施加50 Hz或60 Hz、AC1.5 kV電壓1分鐘亦無異常。
溫度上升		於常溫常濕下無負載連續運轉後，以電阻法測量其線圈溫度上升值為80˚C以下	-
過熱保護裝置		6W型是阻抗式保護裝置 其他馬達內建過熱保護裝置（自動復歸型）　開放：130±5˚C　復歸：85±20℃	-
使用環境	環境溫度	單相100 V、單相200 V：-10~+50°C（無凍結） 單相110/115V、單相220/230V：-10~+40°C（無凍結） 直交軸戟齒輪減速機：0~+40°C（無凍結）	0~+40°C（無凍結）
	環境溼度	85 %以下 （無結露）
	標高	海拔1000 m以下
	環境	無腐蝕性氣體、塵埃。無直接接觸水、油等。不能在放射性區域、磁場、真空或其他特殊環境中使用。
	振動	不受連續振動或過度衝擊 符合 JIS C 60068-2-6　正弦波振動測試方法 頻率範圍：10∼55 Hz，半振幅：0.15 mm 掃描方向：3方向（X、Y、Z） 掃描次數：20 次
保存環境*	環境溫度	-25℃~+70℃（無凍結） 直交軸戟齒輪減速機 0~+60°C（無凍結）	-25℃~+70℃（無凍結）
	環境濕度	85 %以下 （無結露）
	標高	海拔3000 m以下 直交軸戟齒輪減速機：海拔1000 m以下
	環境	無腐蝕性氣體、塵埃。無直接接觸水、油等。不能在放射性區域、磁場、真空或其他特殊環境中使用。
耐熱等級		130(B)	-
保護等級		IP20	IP20

• *保存環境值適用於運輸期間等短期情況。

注意事項

• 請勿在馬達與速度控制器連接的狀態下，進行絕緣電阻測量、耐壓測試。

齒條容許運轉轉矩 (慣量)

品名	齒條容許旋轉轉矩 （慣量）
LM2	0.3 N·m以下。
LM4	0.5 N·m以下。

• 請確保旋轉轉矩低於容許值。
  如果施加太大的轉矩，會加速齒條襯套的磨損。

容許徑向載重

行程 mm	容許懸吊載重 N
	LM2	LM4
100	55	120
200	40	90
300	30	70
400	25	60
700	-	40
800	8	-
1000	-	15

安全規格

法規標準資料

有關法規和標準符合性的文件可以在產品詳情頁面的「資料下載」中下載。
（可供下載的文件類型因產品而異。）

全球法律、法規和標準的解釋可以在此處找到。

有關我們每個產品系列遵守法規和標準的資訊，請參閱此處 。

有害物質

產品不含任何超出RoHS指令（2011/65/EU、2015/863/EU）規定值的物質（10 種物質）。

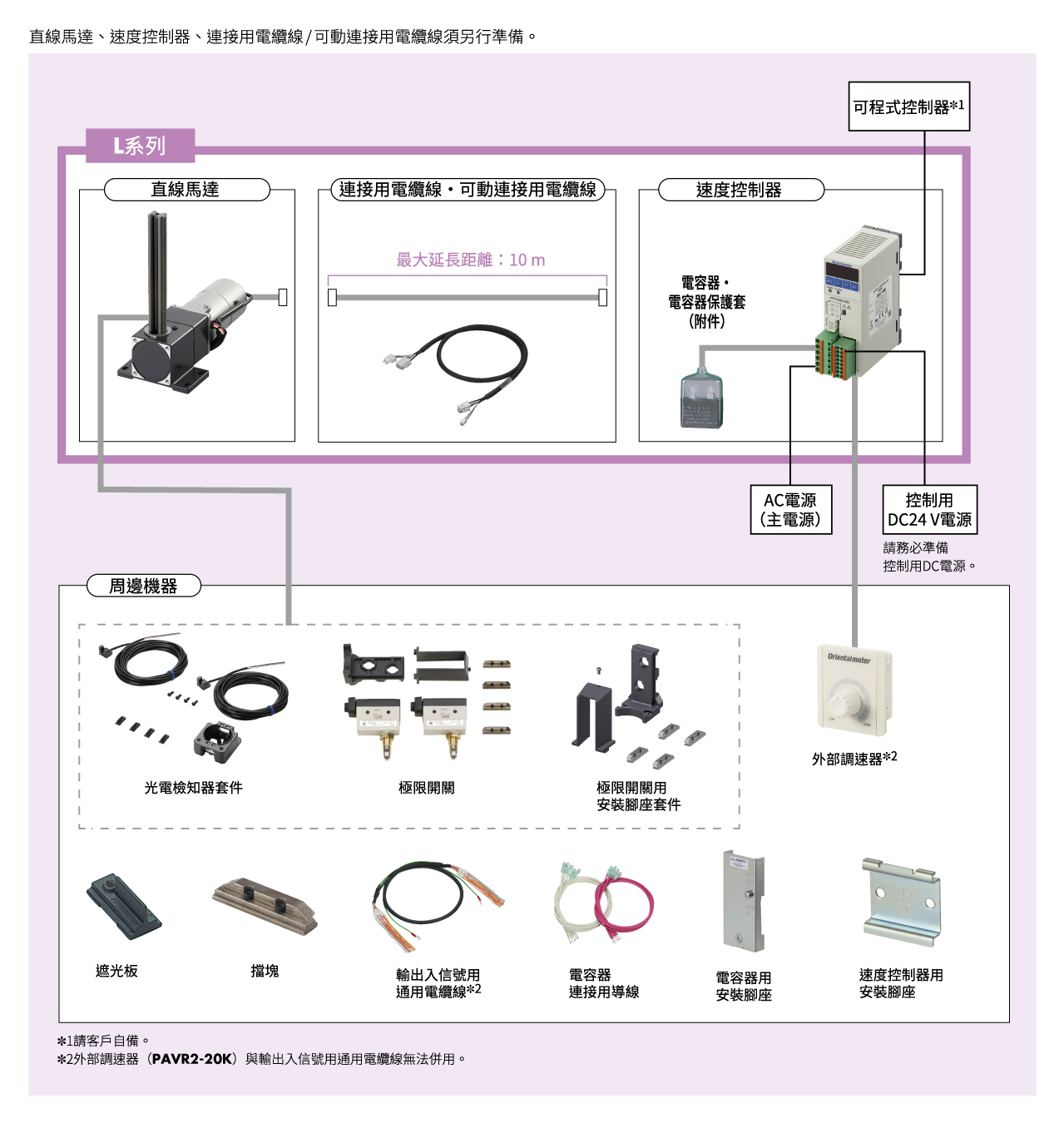

系統構成

電纜線、周邊機器
