齒條・齒輪系統 L系列 搭載αSTEP AZ系列

LM2B200AZAK-2+AZD-KEP

一次列印所有產品資訊
LM2B200AZAK-2

直線馬達

more再次選擇
AZD-KEP

回路

連接用電纜線（直線馬達～回路）

產品類別 品名 單價未稅（網路商店優惠價） 出貨日
直線馬達 LM2B200AZAK-2 NT$23,000（NT$20,700） 16個工作天（數量：1～5）
回路 AZD-KEP NT$13,200（NT$11,880） 1個工作天（數量：1～10）
• 從馬達拉出的馬達電纜線及電磁剎車電纜線無法直接連接驅動器。
與驅動器連接時，請使用連接用電纜線。
• 出貨日的詳細資訊請點選此處 。

附件

  • 直線馬達: 無
    回路: 主電源用連接器（CN4), 控制電源用連接器（CN1), 輸出入信號用連接器（CN7)

規格

特性

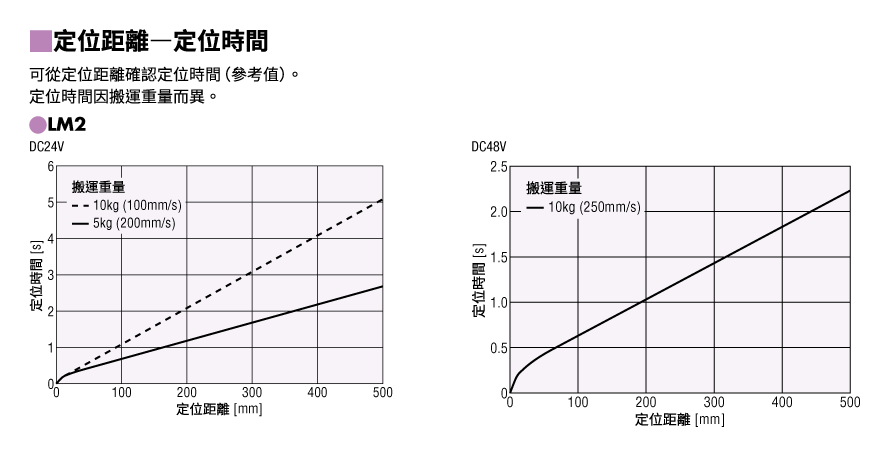

定位距離-定位時間
定位距離-定位時間

定位距離-定位時間

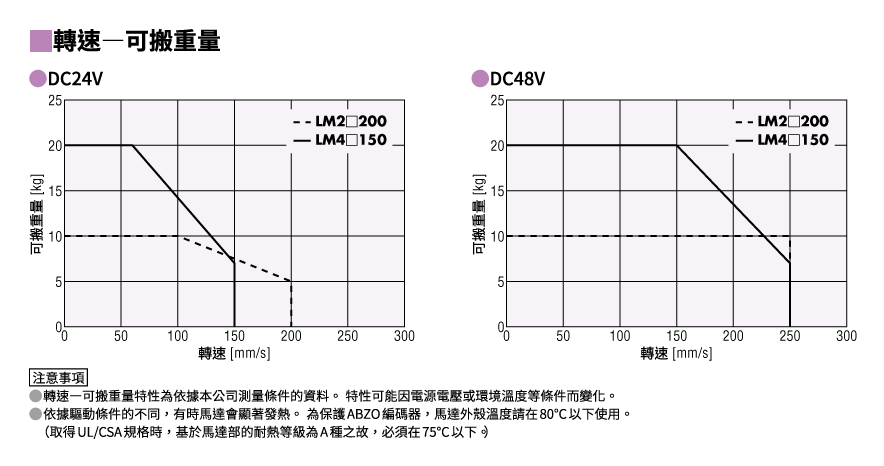

運轉速度-可搬重量
運轉速度-可搬重量

運轉速度-可搬重量

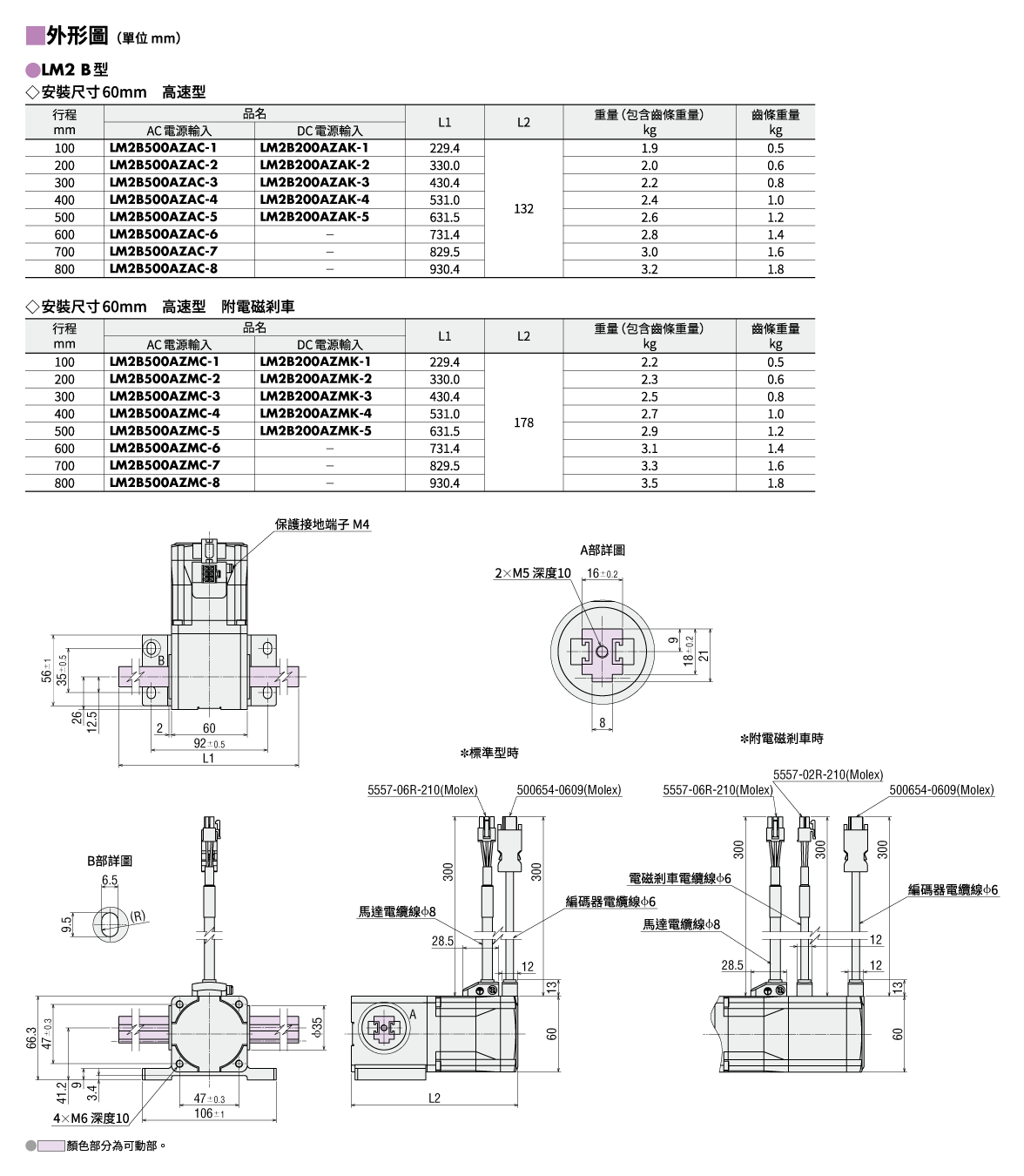

外形圖

直線馬達
直線馬達

直線馬達

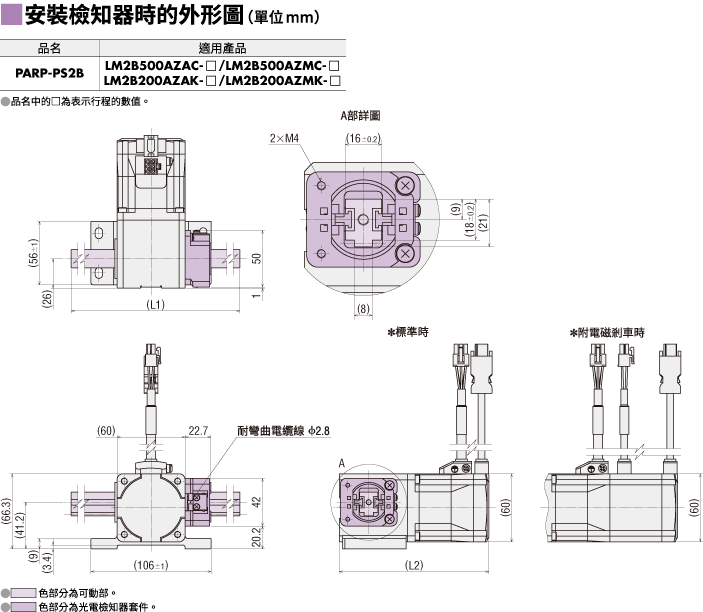

直線馬達　安裝光電檢知器 (選購配件) 時
直線馬達　安裝光電檢知器 (選購配件) 時

直線馬達　安裝光電檢知器 (選購配件) 時

回路
回路

回路

連接電纜線套件 (選擇時)
連接電纜線套件 (選擇時)

連接電纜線套件 (選擇時)

可動連接電纜線套件 (選擇時)
可動連接電纜線套件 (選擇時)

可動連接電纜線套件 (選擇時)

資料下載

其他規格

驅動器規格

驅動器品名 AZD-AEP AZD-CEP AZD-KEP
介面 脈波列輸入
  • 2點、光耦合器
  • 最大輸入脈波頻率

Line Driver輸出 1MHz（Duty 50%時）
上位控制器為開集極輸出：250kHz（Duty 50%時）
控制輸入 6點、光耦合器
脈波輸出 2點、Line Driver
控制輸出 6點、光耦合器・開集極輸出
切斷動力信號輸入 2點、光耦合器
切斷動力監視輸出 1點、光耦合器・開集極輸出
現場網路 EtherNet/IP

通訊規格

通訊協定 EtherNet/IP（符合 CT16）
Vendor ID 187：東方馬達公司
Device Type 43：Generic Device
傳送速度 10/100 Mbps（自動協商）
模式 全雙工/半雙工（自動協商）
電纜線規格 屏蔽雙絞線 (STP)電纜線
直/交叉、5e類以上
佔用位元組數 Output（掃描器→驅動器） 40位元組
Input（驅動器→掃描器） 56位元組
Implicit通訊 支援的對應連接數 2
連接類型 Exclusive Owner、Input Only
通訊週期 (RPI) 1~3200 ms
連接類型（掃描器 →驅動器） Point−to−Point
連接類型（驅動器→掃描器） Point−to−point、multicast
資料反映觸發 循環
IP位址設定方法 IP位址設定開關、參數、DHCP
支援的拓撲 星狀、線狀、環狀（Device Level Ring）

一般規格

直線馬達 驅動器
耐熱等級 130（B）
[取得UL/CSA規格時獲得105（A）認證]		 −
絕緣電阻

當在以下位置之間以DC500 V高阻錶測量，測量值為100 MΩ以上：

  • 外框―馬達線圈之間
  • 外框―電磁剎車線圈之間*1

當在以下位置之間以DC500 V高阻錶測量，測量值為100 MΩ以上：

  • 保護接地端子―電源端子之間
絕緣耐壓

如以下所示，施加1分鐘亦未發現異常。

  • 外框―馬達線圈之間AC1.0 kV，50 Hz或60 Hz
  • 外框與電磁剎車線圈之間*1 AC1.0 kV，50 Hz或60 Hz
 −
使用環境 環境溫度 0～+40 °C（無凍結）*2 0～+50 ℃（無凍結）
環境溼度 85%以下（無結露）
環境 無腐蝕性氣體或灰塵。不得接觸水、油或其他液體。
保護等級 IP30（不含齒條移動部件和連接器） IP10
斷電狀態下多圈數檢測範圍
（馬達出力軸）		 ±900圈（1800圈）
*1
（僅適用於有電磁剎車的型號）
*2
根據東方馬達實測情況

注意事項

測量絕緣電阻或進行絕緣耐壓測試時，請斷開馬達和驅動器。
另外，請勿對馬達的ABZO檢知器執行這些測試。

反覆定位精度 (參考值)

這是可搬重量的實際測量值。會根據負載、驅動條件和安裝方向而變化。

品名 齒條移動方向 反覆定位精度 [mm]
LM2 平行 ±0.25
LM4
LM2 垂直 ±0.07
LM4

齒條容許運轉轉矩 (慣量)

品名 齒條容許旋轉轉矩
（慣量）
LM2 0.3 N·m以下。
LM4 0.5 N·m以下。
  • 請確保旋轉轉矩低於容許值。
    如果施加太大的轉矩，會加速齒條襯套的磨損。
運轉轉矩（慣量）

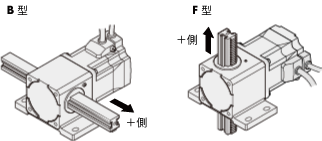

移動方向

出廠時，齒條移動方向設定如下。

B型 F型

容許徑向載重

單位：N

行程
mm		 LM2□50 LM2□200 LM4□20 LM4□150
100 25 25*1 120 60*1
200 20 20*1 90 40*1
300 10 10*1 70 30*1
400 10 10*1 60 25*1
500 7 7*1 50 20*1
600 − − 40 15*1
1000 - - 15 *2
  • 品名中的□為表示齒條移動方向的F(與安裝面呈垂直)或B(與安裝面呈平行)。
*1
這些值適用於高達 90 mm/s的運轉速度。當運轉速度超過 90 mm/s時，請提供導軌或其他裝置，以防止懸吊載重施加到齒條上。
*2
為防止損壞齒條，請提供導軌或其他裝置，以防止施加懸吊載重。
懸吊載重

安全規格

法規標準資料

有關法規和標準符合性的文件可以在產品詳情頁面的「資料下載」中下載。
（可供下載的文件類型因產品而異。）

全球法律、法規和標準的解釋可以在此處找到。

有關我們每個產品系列遵守法規和標準的資訊，請參閱此處 。

有害物質

產品不含任何超出RoHS指令（2011/65/EU、2015/863/EU）規定值的物質（10 種物質）。

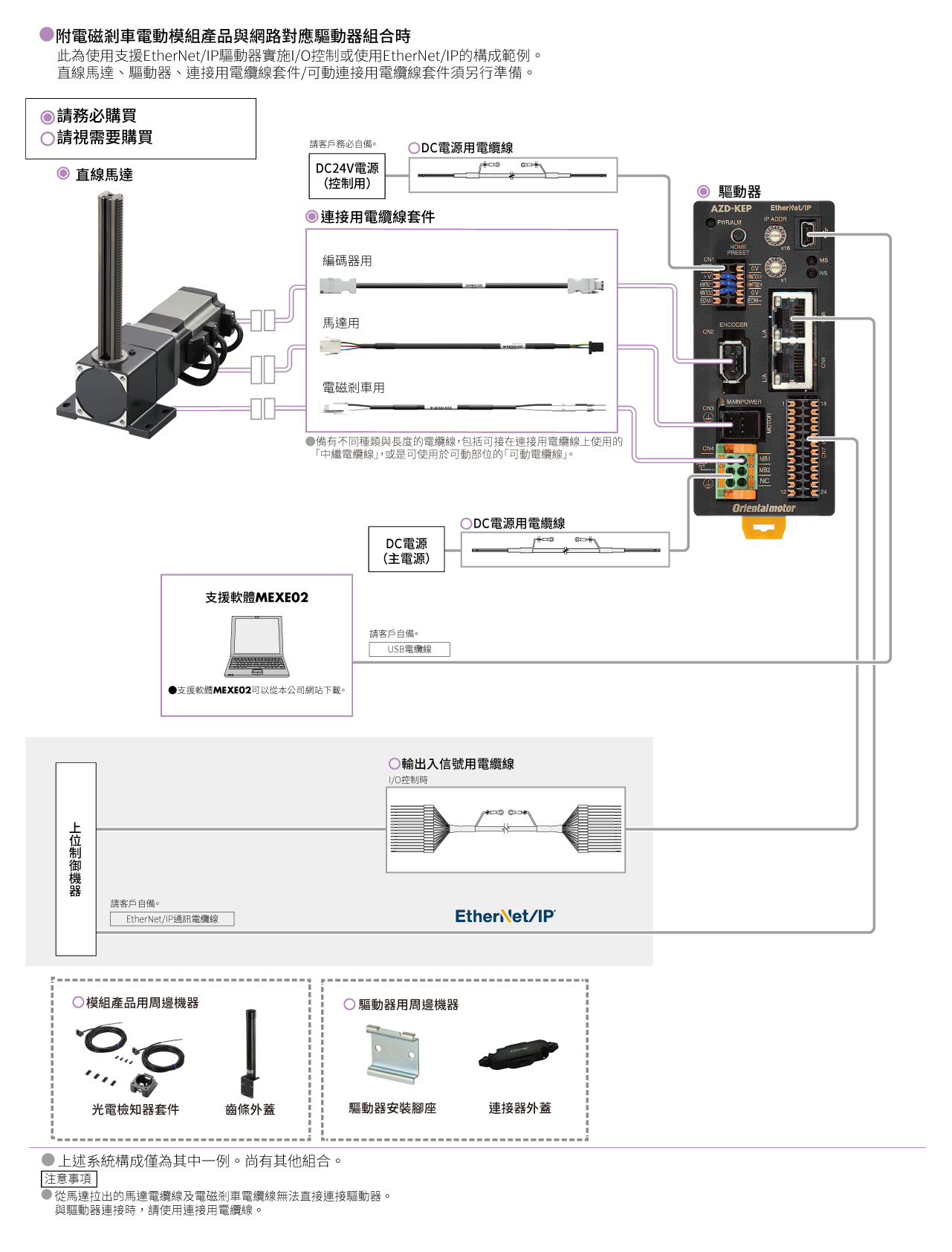

系統構成

系統構成

電纜線、周邊機器

LM2B200AZAK-2+AZD-KEP
和選擇的周邊機器

您可以透過點選品名欄將其新增至「網路商店報價、訂購」。
