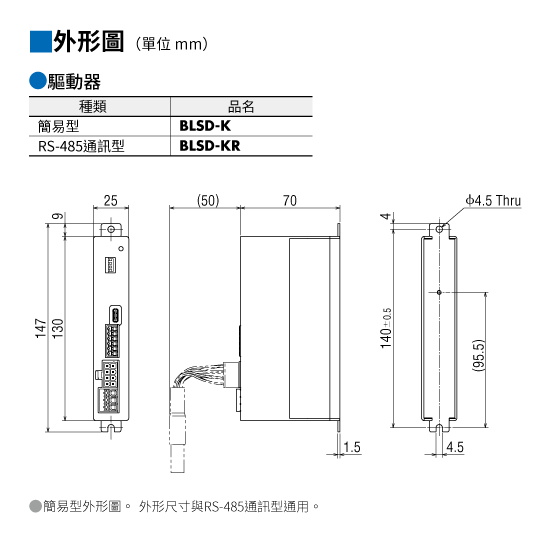

外形圖

回路

回路

資料下載

其他規格

通用規格

項目		BLSD-K	BLSD-KR
運轉 資料	轉速	25 W、40 W、90 W: 100–2000 r/min 30 W、60 W、120 W: 100–4000 r/min 出廠時設定為以下轉速。 1500 r/min （「功能設定開關：SPD(SPEED)」設定為「SPD0」時） 1800 r/min （「功能設定開關：SPD(SPEED)」設定為「SPD1」時）	25 W、40 W、90 W: 100–2000 r/min 30 W、60 W、120 W: 100–4000 r/min 出廠時設定：0 r/min
	加速時間 減速時間	100–30000 ms（出廠時設定：1000 ms）
	轉矩限制	0.0–1000.0 %（出廠時設定：1000.0 %）
	設定方法	支援軟體MEXE02	RS-485通訊、支援軟體MEXE02
輸入信號		輸入2點 光耦合器輸入方式 DC24 V (−15–+20 %)
輸出信號		輸出2點 光耦合器・開集極輸出 DC4.5–30 V 電流10 mA以下
Information		產生Information後，INFO輸出為ON，且PWR/SYS LED為藍燈閃爍。 馬達將繼續運轉。
Alarm		發生Alarm時，ALM-B輸出為OFF，馬達停止。 同時，PWR/SYS LED 為紅燈閃爍。
最大延長距離		馬達和驅動器距離：10.5 m（使用另售的連接用電纜線時）
額定時間		連續

一般規格

項目		規格
絕緣電阻		於常溫常濕下連續運轉後，以DC500V高阻錶測量散熱板與電源輸入端子間時，測量值在100MΩ以上。
絕緣耐壓		於常溫常濕下連續運轉後，在散熱板與電源輸入端子間施加50Hz、AC0.5kV電壓1分鐘亦無異常。
溫度上升		於常溫常濕下額定連續運轉後，以熱電偶法則測量散熱板溫度上升的值在50˚C以下。
使用環境	環境溫度	0～+50 °C (無凍結)*1
	環境濕度	85%以下。（無結露）
	標高	海拔1000 m以下
	環境	無腐蝕性氣體或灰塵。不應接觸水或油。不能在放射性區域、磁場、真空或其他特殊環境中使用。
	振動	不得受到持續振動或過度衝擊。符合JIS C 60068-2-6「正弦波振動測試方法」。 頻率範圍：10∼55Hz、單振幅：0.15mm　掃描方向：3方向（X、Y、Z）　掃描次數：20次
保存環境*2	環境溫度	-25～+70℃（無凍結）
	環境溼度	85%以下。（無結露）
	標高	海拔3000 m以下
	環境	無腐蝕性氣體或灰塵。不應接觸水或油。不能在放射性區域、磁場、真空或其他特殊環境中使用。
耐熱等級		−
保護等級		IP20

*1

以緊密狀態安裝設置驅動器時，使用環境溫度請保持在0∼+40˚C。

*2

保存環境為包含輸送在內的短期間數值。

注意事項

• 請勿在馬達與驅動器連接時測量絕緣電阻或進行絕緣耐壓測試。

安全規格

法規標準資料

有關法規和標準符合性的文件可以在產品詳情頁面的「資料下載」中下載。
（可供下載的文件類型因產品而異。）

全球法律、法規和標準的解釋可以在此處確認。

有關本公司各個產品品名遵守安全規格的資訊，請參閱此處 。

有害物質

產品不含任何超出RoHS指令（2011/65/EU、2015/863/EU）規定值的物質（10 種物質）。
