無刷馬達 BMU系列
BLM230-AC2
馬達
| 產品類別 | 品名 | 單價未稅（網路商店優惠價） | 出貨日 |
|---|---|---|---|
| 馬達 | BLM230-AC2 | NT$3,710（NT$3,340） | 16個工作天（數量：1～20） |
• 詳細規格及各種數據刊載於組合品名的頁面。請至組合品名的頁面確認。
• 出貨日的詳細資訊請點選此處 。
附件
- 馬達: 無
規格

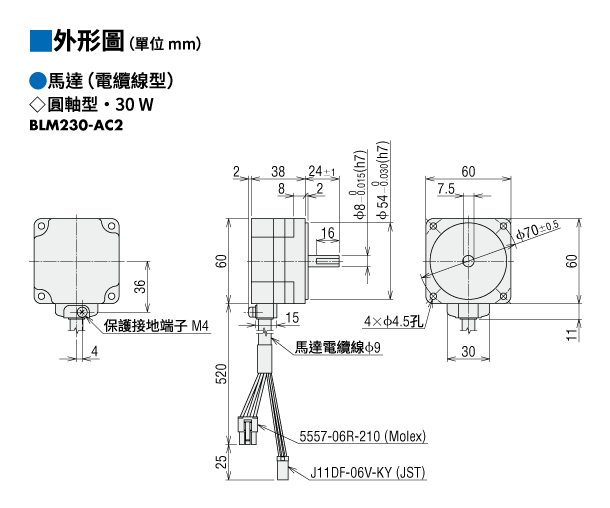

外形圖
資料下載
其他規格
一般規格
| 項目 | 馬達 | 驅動器 | |
|---|---|---|---|
| 絕緣電阻 | 於常溫常濕下連續運轉後，以DC500 V高阻錶測量線圈與外框間時，測量值為100 MΩ以上。 |
於常溫常濕下連續運轉後，以DC500 V高阻錶測量電源端子與保護接地端子間、電源端子與輸出入信號端子間時，測量值為100 MΩ以上。 |
|
| 絕緣耐壓 | 於常溫常濕下連續運轉後，在線圈與外框間施加AC1.5 kV 50 Hz 1分鐘亦無異常。 |
在常溫常溼下連續運轉後，即使在電源端子和保護接地端子之間施加50 Hz、AC1.5 kV，在電源端子和輸出入信號端子之間施加50 Hz、AC1.5 kV，1分鐘亦未發現異常。 |
|
| 溫度上升 | 在常溫和常濕下額定連續運轉後， 熱電偶法則測得的線圈溫度上升為50 ℃以下。 （300W和400W為60 °C以下）， 而且外框表面溫度上升實測值為40 °C以下。 （300W和400W為 50 °C以下）*1。 |
在常溫常濕下連續運轉後，使用熱電偶法則測量散熱板溫度上升值為50 ℃以下。 |
|
| 使用環境 | 環境溫度 | 0～+40 ℃ （無凍結） |
0～+40 °C（無凍結） 0～+35 °C*2（無凍結）僅當300W或400W型驅動器正面朝上安裝時。 驅動器的正面是帶有顯示器和設定旋鈕的一側。] |
| 環境溼度 | 85％以下。（無結露） | ||
| 標高 | 標高 海拔1000 m以下 | ||
| 環境 | 無腐蝕性氣體或灰塵 不應暴露於水或油中。不能在放射性區域、磁場、真空或其他特殊環境中使用。 | ||
| 振動 | 不得受到持續振動或過度衝擊。符合JIS C 60068-2-6，「正弦波振動測試方法」。 頻率範圍：10～55 Hz、單振幅：0.15 mm 掃描方向：3個方向（X、Y、Z）掃描次數：20次 |
||
| 保存環境*3 | 環境溫度 | -20～+70 °C（無凍結） JH減速機、JB減速機、JV減速機：-10～+60 °C（無凍結） |
-25～+70 °C（無凍結） |
| 環境溼度 | 85％以下。（無結露） | ||
| 標高 | 標高 海拔3000 m以下 JH減速機、JB減速機、JV減速機：標高1000公尺以內 |
||
| 環境 | 無腐蝕性氣體或灰塵 不應暴露於水或油中。不能在放射性區域、磁場、真空或其他特殊環境中使用。 | ||
| 耐熱等級 | UL/CSA規格：105 (A)、EN規格：120 (E) | − | |
| 保護等級*4 | 電纜線型 IP40 | IP20 | |
| 連接器型 防塵防水規格：IP67 GFV減速機、JH減速機、JV減速機、圓軸：IP66 （不含圓軸型的安裝面。） FR減速機 IP65 JB減速機 IP44 |
|||
- *1
- 將圓軸型安裝到以下尺寸之一的散熱板（材質：鋁）上，以保持馬達外殼表面溫度90 °C以下。
30W型：115×115 mm 厚度 5 mm、60W型：135×135 mm 厚度 5 mm、120W型：165×165 mm 厚度5 mm、
200W型：200×200 mm 厚度5 mm、300W、400W型：250×250 mm 厚度6 mm - *2
- BMUD400-C朝上安裝時，請在負載率80%以下的條件下使用。
- *3
- 保存環境值適用於短期，例如運輸期間。
- *4
- 表示防塵、防水性的IP標示係規定於 IEC 60529及IEC 60034-5中。連接器型的保護等級是使用連接用電纜線連接時的防護等級。驅動器連接用連接器部分除外。
注意事項
- 請勿在馬達與驅動器連接的狀態下進行絕緣電阻測試或絕緣耐壓測試。
