無刷馬達 BLH系列
BLHM230K-GFS+GFS2G20+BLH2D30-K+LHS003CC
產品類別 | 品名 | 單價未稅(網路商店優惠價) | 出貨日 |
---|---|---|---|
馬達 | BLHM230K-GFS | NT$4,330(NT$3,900) | 1個工作天(數量:1~5) |
減速機 | GFS2G20 | NT$3,120(NT$2,810) | 11個工作天(數量:1~5) |
回路 | BLH2D30-K | NT$3,090(NT$2,780) | 1個工作天(數量:1~10) |
電源/輸出入信號電纜線 | LHS003CC | NT$230(NT$210) | 1個工作天 (數量: 1~15) |
附件
- 馬達: 無
減速機: 安裝用螺絲, 平行鍵
回路: 無
規格

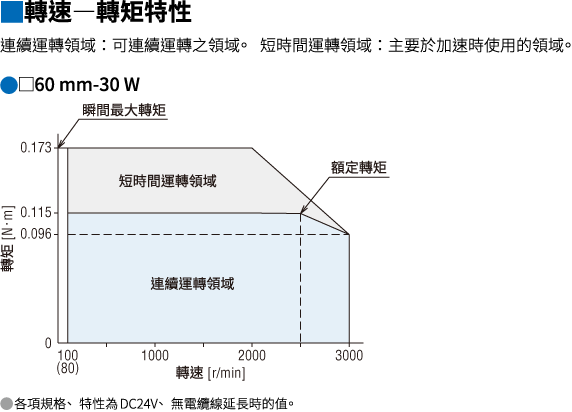

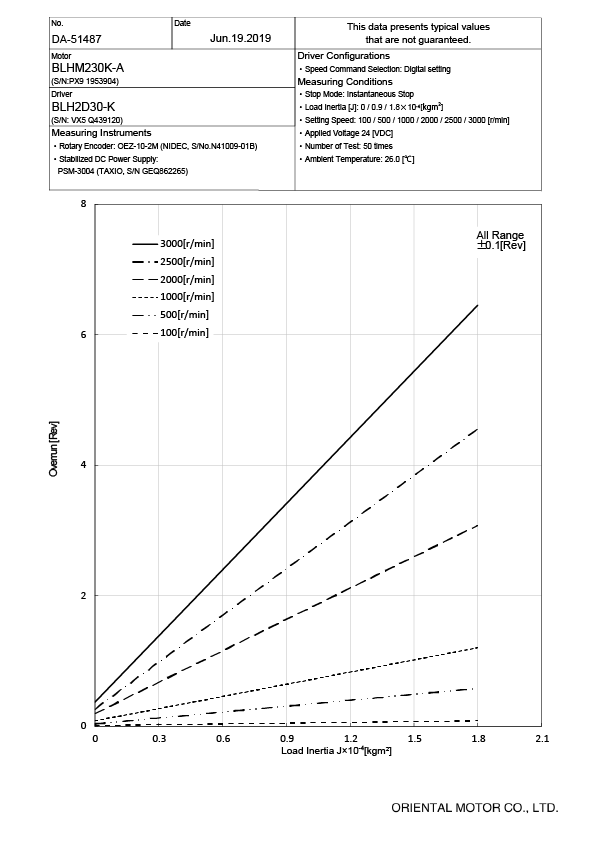

特性

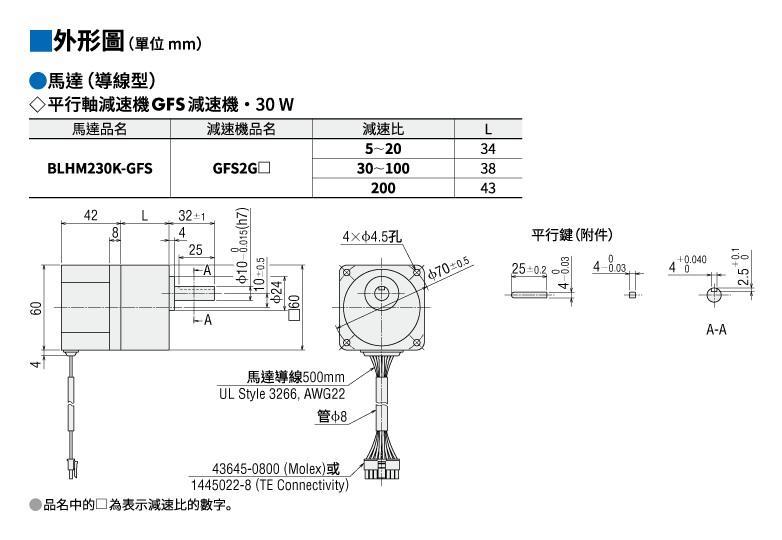

外形圖
資料下載
其他規格
一般規格
項目 | 馬達 | 驅動器 | |
---|---|---|---|
絕緣電阻 | 於常溫常濕下連續運轉後,以DC500 V高阻錶測量線圈與外框間時,測量值為100 MΩ以上。 |
於常溫常濕下連續運轉後,以DC500 V高阻錶測量電源輸入與散熱板間時,測量值為100 MΩ以上。 |
|
絕緣耐壓 | 於常溫常濕下連續運轉後,在線圈與外框間施加AC1.5 kV 50 Hz 1分鐘亦無異常。 |
於常溫常濕下連續運轉後,以DC500 V高阻錶測量電源輸入與散熱板間時,測量值為100 MΩ以上。 (除了RS-485通訊型) |
|
溫度上升 | 在常溫常溼下連續運轉後, 使用熱電偶法則測量線圈溫度上升的值為50 °C以下。 外框表面的溫度上升為40 °C*1以下。 |
在常溫常濕下連續運轉後,使用熱電偶法則測量散熱板溫度上升值為50 ℃以下。 |
|
使用環境 | 環境溫度 | 0~+50 °C(無凍結) | |
環境溼度 | 85%以下。(無結露) | ||
標高 | 標高 海拔1000 m以下 | ||
環境 | 無腐蝕性氣體或灰塵 不應暴露於水或油中。 不能在放射性區域、磁場、真空或其他特殊環境中使用。 |
||
振動 | 不得受到持續振動或過度衝擊。 符合JIS C 60068-2-6,「正弦波振動測試方法」。 頻率範圍:10~55 Hz、單振幅:0.15 mm 掃描方向:3個方向(X、Y、Z)掃描次數:20 |
||
保存環境*2 | 環境溫度 | -25~+70 ℃(無凍結) 附電磁剎車馬達:-20~+70 °C(無凍結) |
-25~+70 °C(無凍結) |
環境溼度 | 85%以下。(無結露) | ||
標高 | 標高 海拔3000 m以下 | ||
環境 | 無腐蝕性氣體或灰塵 不應暴露於水或油中。 不能在放射性區域、磁場、真空或其他特殊環境中使用。 |
||
耐熱等級 | UL/CSA規格:105 (A)、EN規格:120(E) | − | |
保護等級 | 連接器型/導線型 IP40 電纜線型、附電磁剎車馬達:IP65 不包括連接器部分和圓軸型安裝面) |
IP00 |
- *1
- 對於圓軸型,安裝至以下尺寸之一的散熱板(材質:鋁),以保持馬達外殼表面溫度在90 ℃以下。(除了BLHM015。)
散熱板尺寸
品名 | 尺寸〔mm〕 | 厚度(mm) |
---|---|---|
BLM015、BLM030、BLM230、BLHM230 | 115x115 | 5 |
BLM250、BLM 450、BLHM450 | 135x135 | |
BLHM5100 | 200x200 |
- *2
- 保存環境值適用於短期,例如運輸期間。
注意事項
- 請勿在馬達與驅動器連接的狀態下進行絕緣電阻測試或絕緣耐壓測試。
通用規格
項目 | 規格 | ||||
---|---|---|---|---|---|
驅動器種類 | 類比設定型 | 數位設定型 | RS-485通訊型 | ||
資料設定編號 | 2速 | 8速 | 8速 | ||
轉速 | 控制範圍 | 100~3000 r/min | 80~3000 r/min | 80~3000 r/min | |
設定方法 |
|
|
|
||
加速時間 減速時間 |
設定範圍 | 15W、30W、50W:0.1~12.0 秒 100 W: 0.5~10 秒 加速時間・減速時間設定 |
0.1∼15.0 秒 | 0.1∼15.0 秒 | |
設定方法 |
|
|
|
||
轉矩限制*1 | 設定範圍 | − | 0~200% | 0~200% | |
設定方法 |
|
|
|||
輸出入功能 | 直接輸入 | 方式 | C-MOS負邏輯輸入 | C-MOS負邏輯輸入 | C-MOS負邏輯輸入 |
點數 | 5點 | 6點 | 5點 | ||
初期分配 | 15 W、30 W、50 W: START/STOP、RUN/BRAKE、 FWD/REV、M0、ALM-RST 100 W: START/STOP、RUN/BRAKE、 CW/CCW、INT.VR/EX、 Alarm重設 |
START/STOP、RUN/BRAKE、 FWD/REV、M0、M1、ALM-RST |
START/STOP、RUN/BRAKE、 FWD/REV、M0、ALM-RST |
||
直接輸出 | 方式 | 電晶體・開集極輸出 | 電晶體・開集極輸出 | 電晶體・開集極輸出 | |
點數 | 2點 | 4點 | 2點 | ||
初期分配 | 15 W、30 W、50 W SPEED-OUT、ALM-B 100 W: SPEED、ALARM |
SPEED-OUT、ALM-B、TLC、DIR | SPEED-OUT、ALM-B | ||
RS-485通訊遙控輸入 | − | − | 16 點 | ||
RS-485通訊遙控輸出 | − | − | 16 點 | ||
設定工具 | 支援軟體MEXE02 | − | ○ | ○ | |
Information | − | ○ | ○ | ||
Alarm*2 | ○ | ○ | ○ | ||
最大延長距離 | 15 W、30 W、50 W: 馬達與驅動器之間5 m 〔使用連接用電纜線(另售)時〕 100 W: 馬達與驅動器之間2 m 〔使用連接用電纜線(另售)時〕 |
||||
額定時間 | 連續 |
- *1
- 轉矩限制會因設定速度與電源電壓、馬達電纜線延長距離等因素,使設定值與發生轉矩的最大誤差約為±20%左右(額定轉矩、額定轉速時)。
- *2
- BLH系列用於捲下運轉等馬達側被負載捲動的用途時,將無法控制馬達速度。驅動超出容許慣性慣量的負載時以及捲下運轉時,將起動保護功能,讓馬達自然停止。
容許懸吊載重、容許推力載重
平行軸減速機
輸出 | 減速比 | 容許懸吊載重 |
容許推力載重 N |
|
---|---|---|---|---|
距離軸端10 mm N |
距離軸端20 mm N |
|||
15 W | 5、10、15、20 30、50、100 |
50 | − | 30 |
30 W | 5 | 100 | 150 | 40 |
10、15、20 | 150 | 200 | ||
30、50、100、200 | 200 | 300 | ||
50 W | 5 | 200 | 250 | 100 |
10、15、20 | 300 | 350 | ||
30、50、100、200 | 450 | 550 | ||
100 W | 5 | 300 | 400 | 150 |
10、15、20 | 400 | 500 | ||
30、50、100、200 | 500 | 650 |

CS減速機型馬達
輸出 | 減速比 | 容許懸吊載重 |
容許推力載重 N |
|
---|---|---|---|---|
距離出力軸前端10 mm N |
距離出力軸前端20 mm N |
|||
□42mm-15W □42mm-30W |
5 | 50 | - | 40 |
10、15、20 | 80 | - | ||
□60mm-30W □60mm-50W |
5 | 150 | 190 | 70 |
10、15、20 | 200 | 260 |

中空軸扁平式減速機
輸出 | 減速比 | 容許懸吊載重 |
容許推力載重 N |
|
---|---|---|---|---|
距離減速機安裝面10 mm N |
距離減速機安裝面20 mm N |
|||
30 W | 5、10 | 450 | 370 | 200 |
15、20、30、50、100、200 | 500 | 400 | ||
50 W | 5、10 | 800 | 660 | 400 |
15、20、30、50、100、200 | 1200 | 1000 | ||
100 W | 5、10 | 900 | 770 | 500 |
15、20 | 1300 | 1110 | ||
30、50、100、200 | 1500 | 1280 |

圓軸型
輸出 | 容許懸吊載重 | 容許推力載重 N |
|
---|---|---|---|
距離軸端10 mm N |
距離軸端20 mm N |
||
□42mm-15W □42mm-30W |
50 | − | 5 |
□60mm-30W □60mm-50W |
70 | 100 | 15 (10) * |
□80 mm-50 W | 120 | 140 | 20 |
□90 mm-100 W | 160 | 170 | 25 |
- *括號()內的數值適用於附電磁剎車馬達。

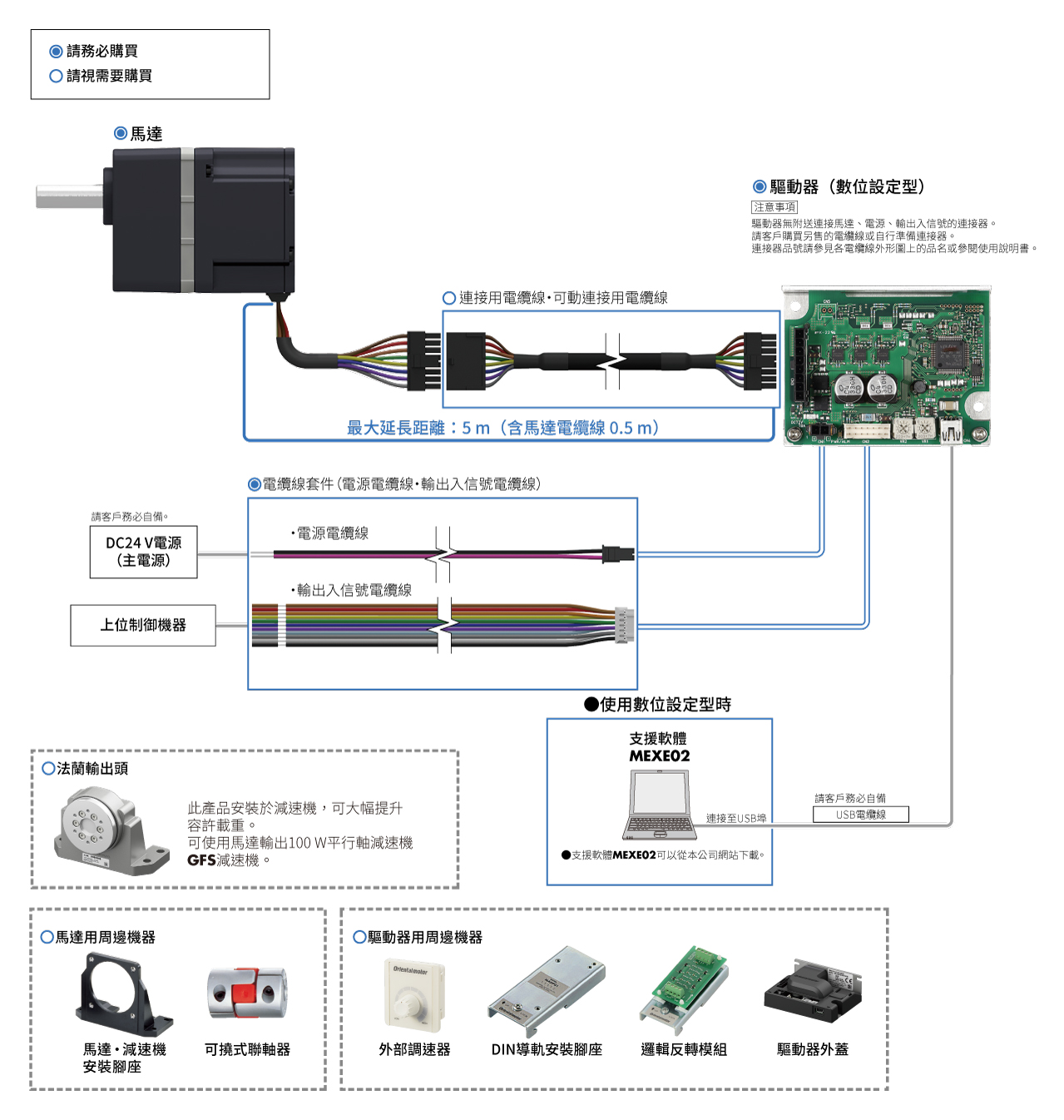

系統構成
電纜線、周邊機器
BLHM230K-GFS+GFS2G20+BLH2D30-K+LHS003CC
和選擇的周邊機器
您可以透過點選品名欄將其新增至「網路商店報價、訂購」。
本產品和周邊機器
