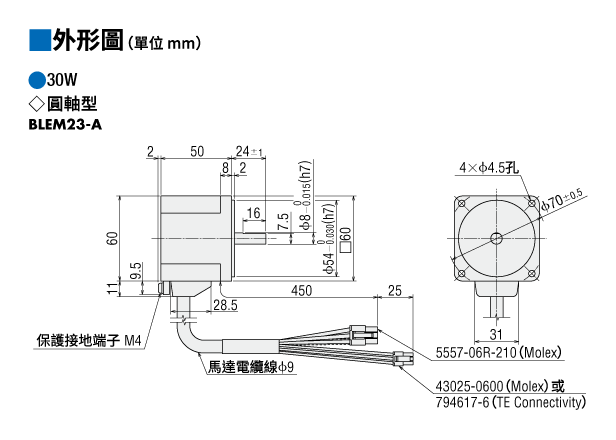

外形圖

馬達

馬達

資料下載

其他規格

一般規格

項目		馬達	驅動器
絕緣電阻		在正常環境溫度和濕度下連續運轉後，利用DC500V高阻錶測量線圈與外殼之間其值為100MΩ以上。	於正常環境溫度和濕度下連續運轉後，以DC500V高阻錶測量電源端子與保護接地端子間、電源端子與輸出入信號端子間時，測量值在100MΩ以上。
絕緣耐壓		在正常環境溫度與濕度下進行連續運轉後，即使對線圈與外殼間，施以50Hz、AC1.5kV的電壓1分鐘，也沒有確認到異常。	在正常情況下連續運轉後，即使在電源端子和保護接地端子之間施加AC1834V、50Hz 的電壓或在電源端子和信號I/O 端子之間施加AC3kV、50Hz 的電壓1 分鐘，也沒有觀察到異常。
溫度上升		在正常環境溫度和濕度下連續運轉後， 熱電偶法則測得的線圈溫升為 50℃以下， 外殼表面的溫升為40°C*1以下。	在正常的溫度與濕度下進行連續運轉後，以熱電偶法則測量散熱板溫度上升的值在50°C以下。
使用環境	環境溫度	0～+50°C（無凍結）
	環境濕度	85% 以下（無結露）
	標高	海拔1000m以下
	環境	請避免腐蝕性氣體或粉塵。不能在放射性區域、磁場、真空或其他特殊環境中使用。
	振動	不可施加連續的振動或過度的衝擊。遵循JIS C 60068-2-6　正弦波振動測試方法標準 頻率範圍：10∼55 Hz、單振幅：0.15 mm　掃描方向：3方向（X、Y、Z）　掃描次數：20次
保存環境*2	環境溫度	-25~+70°C（無結凍）
	環境濕度	85% 以下（無結露）
	標高	海拔3000m以下
耐熱等級		UL/CSA規格：105 (A)，EN規格：120 (E)	−
保護等級		IP65（不含圓軸型的安裝面及連接器部）	IP20

*1

對於圓軸型，安裝至以下尺寸之一的散熱板（材質：鋁），以保持馬達外殼表面溫度在90 °C以下。
30 W 型：115x115 mm (135x135 mm)，厚度 5 mm 括號內的數字為附電磁剎車型。
60 W 型：135x135 mm，厚度 5mm
120 W 型：165x165mm，厚度 5mm

*2

保存環境為包含輸送在內的短期間數值。

注意事項

• 請勿在馬達與驅動器連接的情況下測量絕緣電阻或進行絕緣耐壓測試。

安全規格

法規標準資料

有關法規和標準符合性的文件可以在產品詳情頁面的「資料下載」中下載。
（可供下載的文件類型因產品而異。）

全球法律、法規和標準的解釋可以在此處確認。

有關本公司各個產品品名遵守安全規格的資訊，請參閱此處 。

有害物質

產品不含任何超出RoHS指令（2011/65/EU、2015/863/EU）規定值的物質（10 種物質）。
