無刷馬達 BLE系列 RS-485通訊型

BLED3CM-R

回路

產品類別	品名	單價未稅（網路商店優惠價）	出貨日
回路	BLED3CM-R	NT$8,470（NT$7,620）	1個工作天（數量：1～3）

• 本產品為無刷馬達用的驅動器回路單體。
• 關於與馬達組合後的規格，可在「縮小產品範圍」頁面選擇說明，在頁面下方的縮小範圍的產品名的詳細頁面確認。⇒ 轉到品名搜尋頁面。
• 詳細規格及各種數據刊載於組合品名的頁面。請至組合品名的頁面確認。
• • 出貨日的詳細資訊請點選此處。

附件

回路: CN5用連接器, CN6用連接器, 外部調速器 (附信號線)

規格

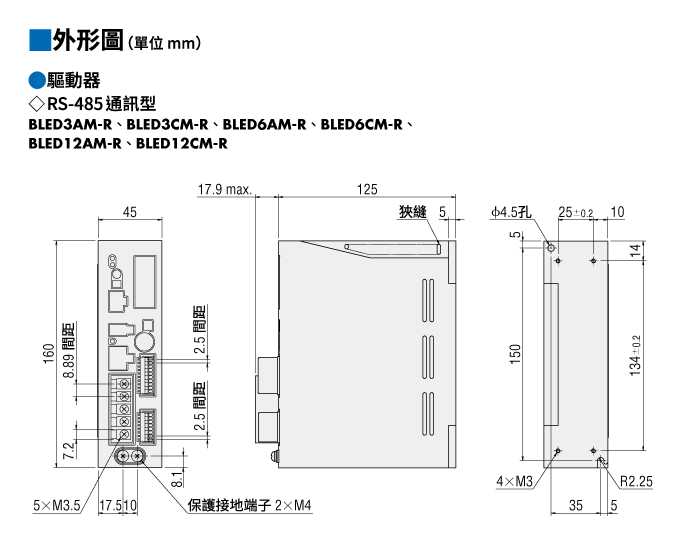

外形圖

回路

資料下載

其他規格

一般規格

項目		馬達	驅動器
絕緣電阻		於常溫常濕下連續運轉後，以DC500 V高阻錶測量端子台與外框間時，測量值為100 MΩ以上。	於常溫常濕下連續運轉後，以DC500 V高阻錶測量電源輸入與保護接地端子間、電源輸入與I/O端子間時，測量值為100 MΩ以上。
絕緣耐壓		於常溫常濕下連續運轉後，在線圈與外框間施加AC1.5 kV 50 Hz或60 Hz 1分鐘亦無異常。	在常溫常溼下連續運轉後，當在電源端子和保護接地端子之間施加50 Hz、AC1834 V，以及在電源端子和輸入/輸出信號端子之間施加50 Hz、AC3 kV，持續1分鐘亦無異常。
溫度上升		在常溫常溼下額定連續運轉後，使用熱電偶法則測量線圈溫度上升的值在50 °C以下。測量外框表面溫度上升的值在40 °C以下。^*1	在常溫常濕下連續運轉後，使用熱電偶法則測量散熱板溫度上升值為50℃以下。
使用環境	環境溫度	0～+50 °C（無凍結）
	環境溼度	85％以下。（無結露）
	標高	標高海拔1000 m以下
	環境	無腐蝕性氣體或灰塵放射性物質、磁場，不適用於真空等特殊環境。
	振動	不受連續振動或過度衝擊，符合JIS C 60068-2-6「正弦波振動測試方法」頻率範圍：10～55 Hz、單振幅：0.15 mm 掃描方向：3個方向（X、Y、Z）掃描次數：20次
保存環境^*2	環境溫度	-25～+70 °C（無凍結）
	環境溼度	85％以下。（無結露）
	標高	標高海拔3000 m以下
耐熱等級		UL/CSA規格：105 (A)，EN規格：120（E）	−
保護等級		IP65（不含圓軸型安裝面及連接器）	IP20

*1: 對於圓軸型，安裝至以下尺寸之一的散熱板（材質：鋁），以保持馬達外殼表面溫度在90 ℃以下。
30W型：115x115 mm（135x135 mm），厚度5 mm括號內的數字為附電磁剎車型。
60W型：135x135 mm，厚度5 mm
120W型：165x165 mm，厚度5 mm
*2: 保存環境值適用於短期，例如運輸期間。

注意事項

進行絕緣電阻測量、絕緣耐壓測試時，請分開馬達和驅動器。

安全規格

法規標準資料

有關法規和標準符合性的文件可以在產品詳情頁面的「資料下載」中下載。
（可供下載的文件類型因產品而異。）

全球法律、法規和標準的解釋可以在此處確認。

有關本公司各個產品品名遵守安全規格的資訊，請參閱此處。

有害物質

產品不含任何超出RoHS指令（2011/65/EU、2015/863/EU）規定值的物質（10 種物質）。

相關產品

產品	特徵

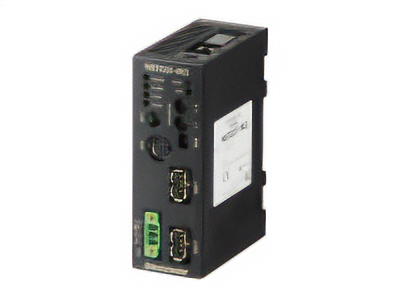

NETC02-CC	特徵	[CC-Link Ver. 2對應] 這是CC-Link通訊協定到東方馬達獨創的RS-485通訊協定的轉換器。透過支援CC-Link Ver.2，可以簡化梯形圖程式並縮短資料發送和接收的通訊時間。
產品	NETC01-CC	特徵	[CC-Link Ver.1.1對應] 這是CC-Link通訊協定到東方馬達獨創的RS-485通訊協定的轉換器。透過連接網路轉換器，您可以使用一條經CC-Link通訊協定認可的專用電纜線完成接線過程。此外，為了連接RS-485通訊對應產品，您可以使用隨附的電纜線完成接線過程。
產品	NETC01-M2	特徵	[MECHATROLINK-Ⅱ對應] 這是MECHATROLINK-II通訊協定到東方馬達獨創的RS-485通訊協定的轉換器。透過連接網路轉換器，只需一條符合 MECHATROLINK-II通訊協定的專用電纜線即可完成接線過程。此外，為了連接RS-485通訊對應產品，您可以使用隨附的電纜線完成接線過程。
產品	NETC01-M3	特徵	[MECHATROLINK-Ⅲ對應] 這是MECHATROLINK-II通訊協定到東方馬達獨創的RS-485通訊協定的轉換器。透過連接網路轉換器，只需一條符合 MECHATROLINK-III通訊協定的專用電纜線即可完成接線過程。此外，為了連接RS-485通訊對應產品，您可以使用隨附的電纜線完成接線過程。

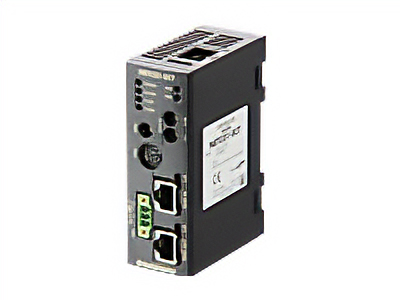

產品	NETC01-ECT	特徵	[EtherCAT對應] 這是EtherCAT通訊協定到東方馬達獨創的RS-485通訊協定的轉換器。透過連接網路轉換器，東方馬達的FLEX對應產品可以在EtherCAT通訊環境中進行控制。
