規格

特性

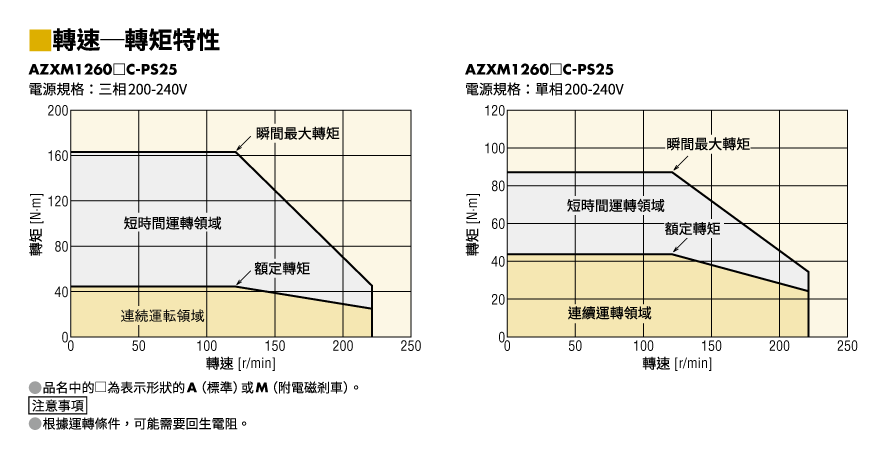

轉速-轉矩特性

轉速-轉矩特性

外形圖

馬達

馬達

連接/可動連接電纜線套件 (選擇時)

連接/可動連接電纜線套件 (選擇時)

資料下載

其他規格

馬達 一般規格

項目		規格
使用環境 （動作時）	環境溫度	0~+40 °C (無凍結) *1
	環境溼度	85 %以下 （無結露）
	環境	無腐蝕性氣體或灰塵。不得接觸水、油或其他液體。
出力軸振幅		0.05 T.I.R. (mm)*2
相對於安裝凸緣的出力軸之同心圓角度		0.075 T.I.R. (mm)*2
相對於安裝面的出力軸之垂直度		0.075 T.I.R. (mm)*2

*1

根據東方馬達實測情況

*2

T.I.R.（Total Indicator Reading）：以標準軸心為中心點，將測量部位運轉一圈，以分厘表測得之總量。

容許懸吊載重、容許推力載重

單位 N

種類	馬達安裝尺寸	品名	減速比	容許懸吊載重					容許推力載重
				與出力軸端的距離〔mm〕
				0	5	10	15	20
標準型	60 mm	AZXM640	－	230	245	262	281	304	98
	85 mm	AZXM960	－	376	392	408	426	446	147
PS減速機型	90 mm	AZXM940	5	380	420	470	540	630	600
			10	480	530	590	680	790
			25	650	720	810	920	1070
		AZXM960	5	380	420	470	540	630	600
	120 mm	AZXM1260	10	970	1040	1130	1230	1350	1200
			25	1320	1420	1530	1670	1830

• * 品名為可用於識別產品名稱的字元。
• * PS減速機型：當輸入轉速3,000 r/min時，如果受到懸吊載重或軸向載重的作用，其使用壽命滿足10,000小時的容許值。
  點擊此處了解有關減速機使用壽命的資訊

懸吊載重與軸向載重

運轉方向

表示從出力軸側觀察時的旋轉方向。
從標準型的馬達出力軸側觀察減速機出力軸的旋轉方向，請確認下表。

系列	減速比	從馬達出力軸側觀察的旋轉方向
PS減速機型	總減速比	同一方向

安全規格

法規標準資料

有關法規和標準符合性的文件可以在產品詳情頁面的「資料下載」中下載。
（可供下載的文件類型因產品而異。）

全球法律、法規和標準的解釋可以在此處確認。

有關我們每個產品系列遵守法規和標準的資訊，請參閱此處 。

有害物質

產品不含任何超出RoHS指令（2011/65/EU、2015/863/EU）規定值的物質（10 種物質）。
