伺服馬達 搭載無需電池絕對式編碼器 AZX系列

AZXD-SEP

一次列印所有產品資訊
AZXD-SEP

回路

產品類別 品名 單價未稅（網路商店優惠價） 出貨日
回路 AZXD-SEP NT$23,680（NT$21,310） 26個工作天（數量：1～5）
• 本產品為伺服馬達用的驅動器回路單體品。
• 詳細規格及各種數據刊載於組合品名的頁面。請至組合品名的頁面確認。
• 出貨日的詳細資訊請點選此處 。

附件

  • 回路: 主電源・回生電阻用連接器 (CN4), 控制電源輸入・電磁剎車連接・回生電阻過熱輸入, 切斷動力信號輸出入用連接器 (CN1), 輸出入信號用連接器 (CN7), 連接器接線把手

規格

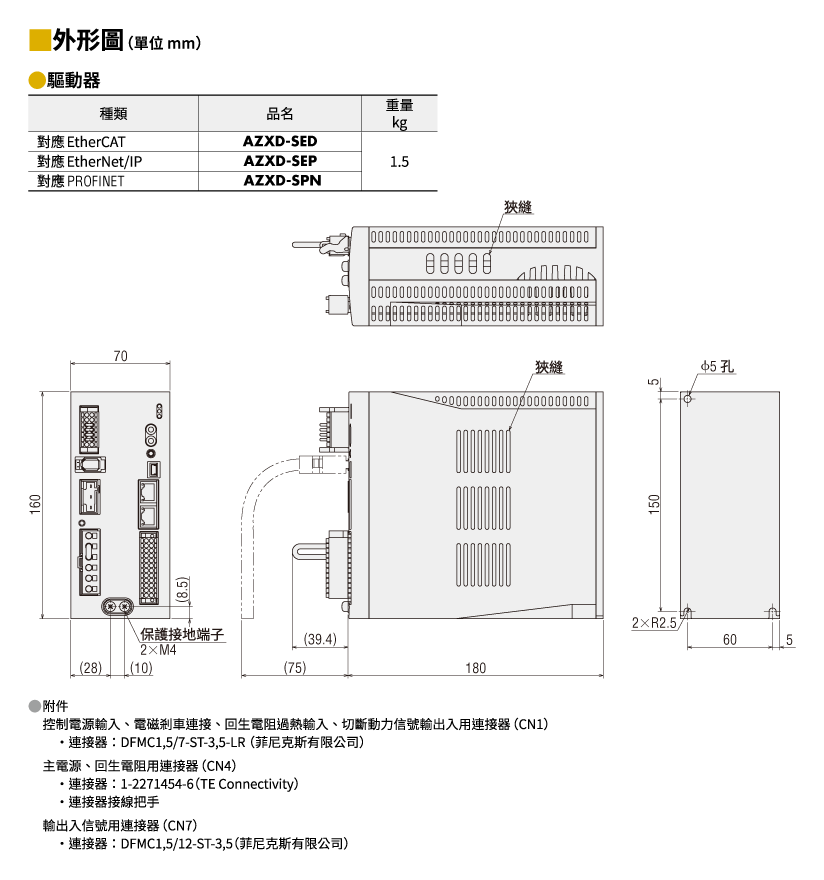

外形圖

回路
回路

回路

資料下載

其他規格

驅動器規格

EtherCAT對應
EtherNet/IP對應
PROFINET對應
介面 控制輸入 6點
光耦合器
脈波輸出 2點
Line Driver
控制輸出 6點
光耦合器・開集極輸出
切斷動力信號輸入 2點
光耦合器
切斷動力監視輸出 1點
光耦合器・開集極輸出

驅動器功能

EtherNet/IP對應
PROFINET對應
定位資料組數 256點
遙控I/O 輸入 16點
輸出 16點
設定工具 支援軟體MEXE02
座標管理方法 免電池絕對式系統
運轉 定位運轉 連結方式 單獨運轉 ○
順序傳送運轉 ○
多段變速（形狀連接） ○
程序控制 Loop運轉（反覆） ○
事件跳轉運轉 ○
連續運轉 ○
原點復歸運轉 原點復歸運轉 ○
高速原點復歸運轉 ○
JOG運轉 ○
監視／其他資訊 波形監視 ○
過負載檢測 ○
過熱檢測（馬達・驅動器） ○
位置・速度資訊 ○
溫度檢測（馬達・驅動器） ○
馬達負載率 ○
行走距離、累積行走距離 ○
Alarm ○

通訊規格

通訊協定 EtherNet/IP（符合 CT18）
Vendor ID 187：台灣東方馬達股份有限公司。
Device Type 43: 一般裝置
傳送速度 10/100 Mbps（自動協商）
通訊方式 全雙工/半雙工（自動協商）
電纜線規格 屏蔽雙絞線 (STP) 電纜線
直/交叉、5e類以上
佔用位元組數 Output（掃描器→驅動器） 40位元組
Input（驅動器→掃描器） 56位元組
Implicit通訊 支援的對應連接數 2
連接類型 專屬擁有者，只需輸入
通訊週期 (RPI) 1~3200 ms
連接類型（掃描器 →驅動器） Point−to−Point
連接類型（驅動器→ 掃描器） Point−to−point、multicast
資料反映觸發 循環
IP位址設定方法 IP位址設定開關、參數、DHCP
支援的拓樸 星狀、樹狀、環狀（設備級環型）

驅動器 一般規格

項目 規格
使用環境
（動作時）		 環境溫度 0~+55 °C (無凍結) *
[AZXM960、AZXM1260、DGM200在單相 AC200-240 V使用時為0~+50 °C（無凍結）]*
環境溼度 85%以下。（無結露）
環境 無腐蝕性氣體或灰塵。不得接觸水、油或其他液體。
  • *安裝相當於200×200mm、厚度2mm的鋁板以上之散熱板時。

安全規格

法規標準資料

有關法規和標準符合性的文件可以在產品詳情頁面的「資料下載」中下載。
（可供下載的文件類型因產品而異。）

全球法律、法規和標準的解釋可以在此處確認。

有關我們每個產品系列遵守法規和標準的資訊，請參閱此處 。

有害物質

產品不含任何超出RoHS指令（2011/65/EU、2015/863/EU）規定值的物質（10 種物質）。

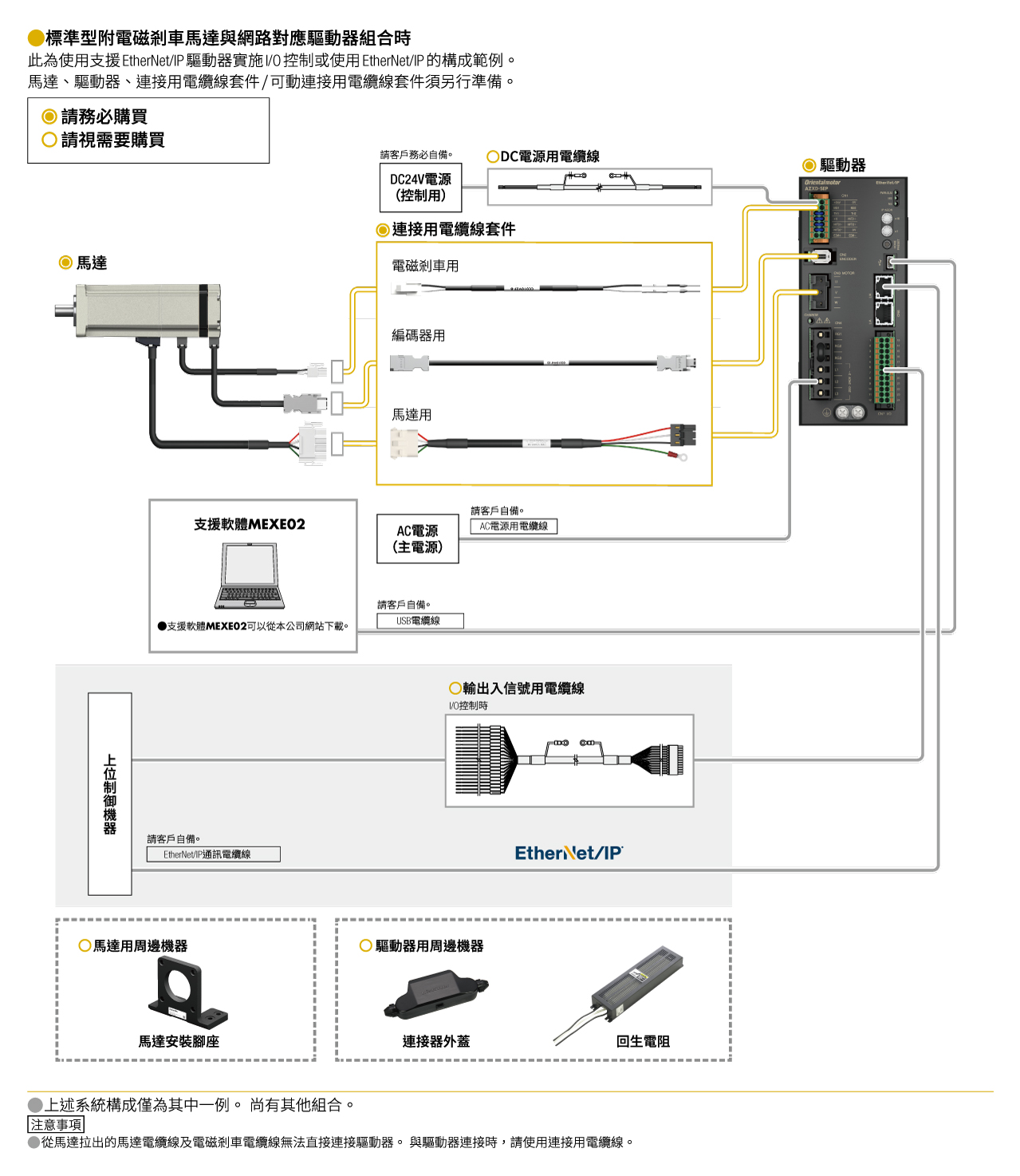

系統構成

系統構成

電纜線、周邊機器

AZXD-SEP
和選擇的周邊機器

您可以透過點選品名欄將其新增至「網路商店報價、訂購」。

資料下載

本產品和周邊機器

選擇電電纜線、周邊機器
