何謂最大風量與最大靜壓？

本專欄將以簡單易懂的形式，透過不同狀態的機型，介紹風扇的最大風量及最大靜壓。

馬姐，可以請教一下嗎？
怎麼了，達弟？
客戶問了一些風扇馬達的問題，目錄中提到的最大風量、最大靜壓是指什麼？
大概有畫面，但無法很好地解釋……
確實有些難。首先從風量來思考吧！
風量的單位是[m³/min]。例如1[m³/min]就是在1分鐘內送出1m³體積的風。
也就是風的流量。
原來如此。那麼，靜壓該怎麼說明呢？
靜壓的單位是[Pa]，指的就是空氣的壓力。

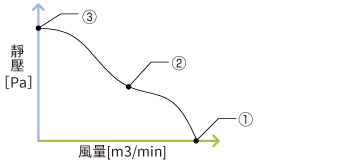

風扇的風量和靜壓的關係可從下圖的風量－靜壓特性圖表說明。

風量－靜壓特性圖表

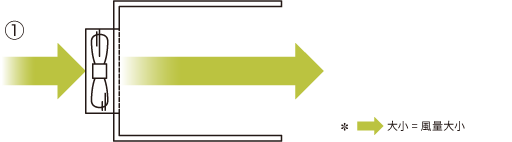

①是箱子排風口全開的狀態，風扇的風沒有遮蔽物。因此吸入的風會全部排出。
這稱為最大風量，靜壓為0 [Pa]。

最大風量

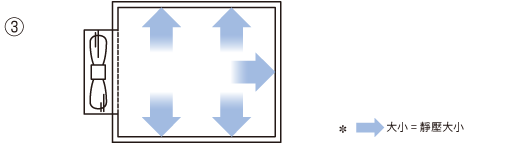

③是在箱子排風口完全塞住的狀態下送出空氣，箱子中壓力變高。若此狀態持續下去，即使運轉風扇，也不會再有風進來。這稱為最大靜壓，風量為0[m³/min]。

最大靜壓
哦…原來是這樣啊！我已經知道何謂最大風量和最大靜壓了！那麼，②是怎樣的狀態呢？

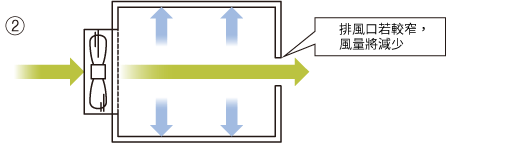

②是相對於吸風口，排風口較窄，風不易流動，風量低於最大風量。相對地，由於當中的空氣壓力增加，靜壓將上升。
風量與靜壓的關係原來是這樣。
為使電控箱內冷卻，通常會使用軸流風扇，但這樣的話似乎應該將排風口充分加大。
的確是這樣。但是，即使排風口已充分加大，但仍可能不會流動最大風量的風，這點要特別注意。
咦？這是什麼意思呢？
考量電控箱內的冷卻時，實裝密度也是重點。
是指電控箱內的實裝密度嗎？

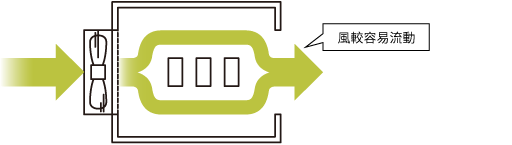

電控箱內的零件若較少，風的通道變寬，風就較容易流動，趨近①的狀態。

零件較少時

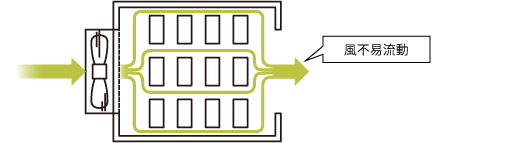

相反的，零件若較多，電控箱內風的通道會變窄，風不易流動，就會呈現趨近②的狀態。

零件較多時
原來如此，不只是排風口的大小，還必須考慮在電控箱內有多少風流阻礙物。
沒錯！電控箱內冷卻時，考量到實際上流動的風量約為最大風量的一半，最好選擇必要風量2倍左右的風扇。
如此一來，達弟。像這樣闡述風的解釋並不難
是的，畢竟是看不到的東西呢。
沒錯。然而，有一個影片使用煙霧來可視化風的流動。喔。
可以看到空氣流量如何根據入口尺寸以及隔板的有無而變化。了解所有這些將有助於你有效地使用風扇。
這個我不知道…。謝謝馬姐。
當我收到有關風流的詢問時，我會積極提供這個影片的資訊來介紹。
