規格

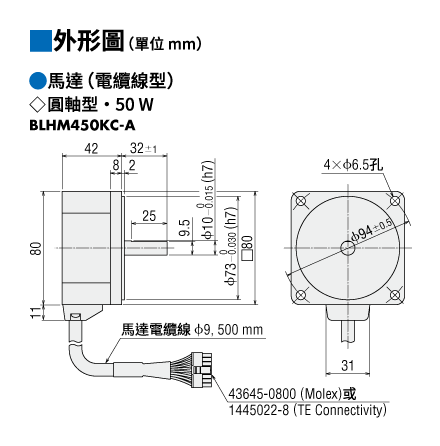

外形圖

馬達

馬達

資料下載

其他規格

一般規格

項目		馬達	驅動器
絕緣電阻		於常溫常濕下連續運轉後，以DC500 V高阻錶測量線圈與外框間時，測量值為100 MΩ以上。	於常溫常濕下連續運轉後，以DC500 V高阻錶測量電源輸入與散熱板間時，測量值為100 MΩ以上。
絕緣耐壓		於常溫常濕下連續運轉後，在線圈與外框間施加AC1.5 kV 50 Hz 1分鐘亦無異常。	於常溫常濕下連續運轉後，以DC500 V高阻錶測量電源輸入與散熱板間時，測量值為100 MΩ以上。   （除了RS-485通訊型）
溫度上升		在常溫常溼下連續運轉後， 使用熱電偶法則測量線圈溫度上升的值為50 °C以下。 外框表面的溫度上升為40 °C*1以下。	在常溫常濕下連續運轉後，使用熱電偶法則測量散熱板溫度上升值為50 ℃以下。
使用環境	環境溫度	0～+50 °C（無凍結）
	環境溼度	85％以下。（無結露）
	標高	標高 海拔1000 m以下
	環境	無腐蝕性氣體或灰塵 不應暴露於水或油中。 不能在放射性區域、磁場、真空或其他特殊環境中使用。
	振動	不得受到持續振動或過度衝擊。 符合JIS C 60068-2-6，「正弦波振動測試方法」。 頻率範圍：10～55 Hz、單振幅：0.15 mm　 掃描方向：3個方向（X、Y、Z）掃描次數：20
保存環境*2	環境溫度	-25～+70 ℃（無凍結） 附電磁剎車馬達：-20～+70 °C（無凍結）	-25～+70 °C（無凍結）
	環境溼度	85％以下。（無結露）
	標高	標高 海拔3000 m以下
	環境	無腐蝕性氣體或灰塵 不應暴露於水或油中。 不能在放射性區域、磁場、真空或其他特殊環境中使用。
耐熱等級		UL/CSA規格：105 (A)、EN規格：120（E）	−
保護等級		連接器型/導線型 IP40 電纜線型、附電磁剎車馬達：IP65 不包括連接器部分和圓軸型安裝面）	IP00

*1

對於圓軸型，安裝至以下尺寸之一的散熱板（材質：鋁），以保持馬達外殼表面溫度在90 ℃以下。（除了BLHM015。）

散熱板尺寸

品名	尺寸〔mm〕	厚度（mm）
BLM015、BLM030、BLM230、BLHM230	115x115	5
BLM250、BLM 450、BLHM450	135x135
BLHM5100	200x200

*2

保存環境值適用於短期，例如運輸期間。

注意事項

• 請勿在馬達與驅動器連接的狀態下進行絕緣電阻測試或絕緣耐壓測試。

容許懸吊載重、容許推力載重

平行軸減速機

輸出	減速比	容許懸吊載重		容許推力載重 N
		距離軸端10 mm N	距離軸端20 mm N
15 W	5、10、15、20 30、50、100	50	−	30
30 W	5	100	150	40
	10、15、20	150	200
	30、50、100、200	200	300
50 W	5	200	250	100
	10、15、20	300	350
	30、50、100、200	450	550
100 W	5	300	400	150
	10、15、20	400	500
	30、50、100、200	500	650

CS減速機型馬達

輸出	減速比	容許懸吊載重		容許推力載重 N
		距離出力軸前端10 mm N	距離出力軸前端20 mm N
□42mm-15W □42mm-30W	5	50	-	40
	10、15、20	80	-
□60mm-30W □60mm-50W	5	150	190	70
	10、15、20	200	260

中空軸扁平式減速機

輸出	減速比	容許懸吊載重		容許推力載重 N
		距離減速機安裝面10 mm N	距離減速機安裝面20 mm N
30 W	5、10	450	370	200
	15、20、30、50、100、200	500	400
50 W	5、10	800	660	400
	15、20、30、50、100、200	1200	1000
100 W	5、10	900	770	500
	15、20	1300	1110
	30、50、100、200	1500	1280

圓軸型

輸出	容許懸吊載重		容許推力載重 N
	距離軸端10 mm N	距離軸端20 mm N
□42mm-15W □42mm-30W	50	−	5
□60mm-30W □60mm-50W	70	100	15 (10) *
□80 mm-50 W	120	140	20
□90 mm-100 W	160	170	25

• *括號（）內的數值適用於附電磁剎車馬達。
