感應馬達 KII系列
2IK6AW-7.5U
裝配型減速機馬達
產品類別 | 品名 | 單價未稅(網路商店優惠價) | 出貨日 |
---|---|---|---|
裝配型減速機馬達 | 2IK6AW-7.5U | - | 停止生產的產品(2019.3.31 停止生產) |
附件
- 馬達、減速機、電容器、電容器保護套、安裝用螺絲、平行鍵、使用說明書
規格
資料下載
其他規格
一般規格
項目 | 規格 |
---|---|
絕緣電阻 | 於常溫常濕下連續運轉後,以DC500 V高阻錶測量線圈與外框間時,測量值為100 MΩ以上。 |
絕緣耐壓 | 在常溫和常濕下連續額定運轉後,即使在線圈和外框之間施加1.AC1.5 kV 50 Hz或60 Hz 1分鐘未觀察到異常。 |
溫度上升 | 在常溫常溼下額定運作後,採用電阻法測量線圈溫度上升值為80°C以下。(三相型為70°C以下。)。 |
耐熱等級 | 130(B) |
過熱保護裝置 | 6W型是阻抗式保護裝置 其他類型:內建過熱保護裝置(自動復歸型) 開啟:130±5°C,復歸:85±20℃ |
使用環境溫度 | 單相AC100 V、單相AC200 V、三相AC200 V:-10~+50℃(無凍結) 其他電壓:-10~+40℃(無凍結) |
使用環境溼度 | 85%以下。(無結露) |
保護等級 | IP20 |
減速機的容許懸吊載重、容許推力載重
品名 | 減速比 | 最大容許轉矩 N·m |
容許懸吊載重 N | 容許推力載重 N |
|
---|---|---|---|---|---|
與減速機出力軸前端的距離 | |||||
10 mm | 20 mm | ||||
2GV□ 2GV□B |
2 | 6 | 100 | 150 | 15 |
3 | 100 | 150 | 30 | ||
5~25 | 150 | 200 | 40 | ||
30~360 | 200 | 300 | |||
2GV□B | 500~3600 | 200 | 300 | ||
3GV□ 3GV□B |
2 | 10 | 150 | 250 | 20 |
3 | 150 | 250 | 40 | ||
5~25 | 200 | 300 | 80 | ||
30~360 |
300 |
400 | |||
3GV□B | 500~3600 | 300 | 400 | ||
4GV□ 4GV□B |
2 | 16 | 300 | 350 | 25 |
3 | 300 | 350 | 50 | ||
5~25 | 300 | 350 | 100 | ||
30~360 | 450 | 550 | |||
4GV□B | 500~3600 | 450 | 550 | ||
5GV□ 5GV□B 5GVH□ 5GVH□B 5GVH□BS 5GVH□BSF |
2 | 30 | 250 | 350 | 100 |
3~9 | 400 | 500 | 150 | ||
12.5~18 | 450 | 600 | |||
25~300 | 500 | 700 | |||
5GV□B | 360~3000 | 500 | 700 | ||
5GVR□ 5GVR□B |
2 | 40 | 250 | 350 | 100 |
3~9 | 400 | 500 | 150 | ||
12.5~18 | 450 | 600 | |||
25~180 | 500 | 700 | |||
7GV□B | 5~20 | 70 | 700 | 850 | 200 |
30~100 | 1400 | 1700 | 400 |

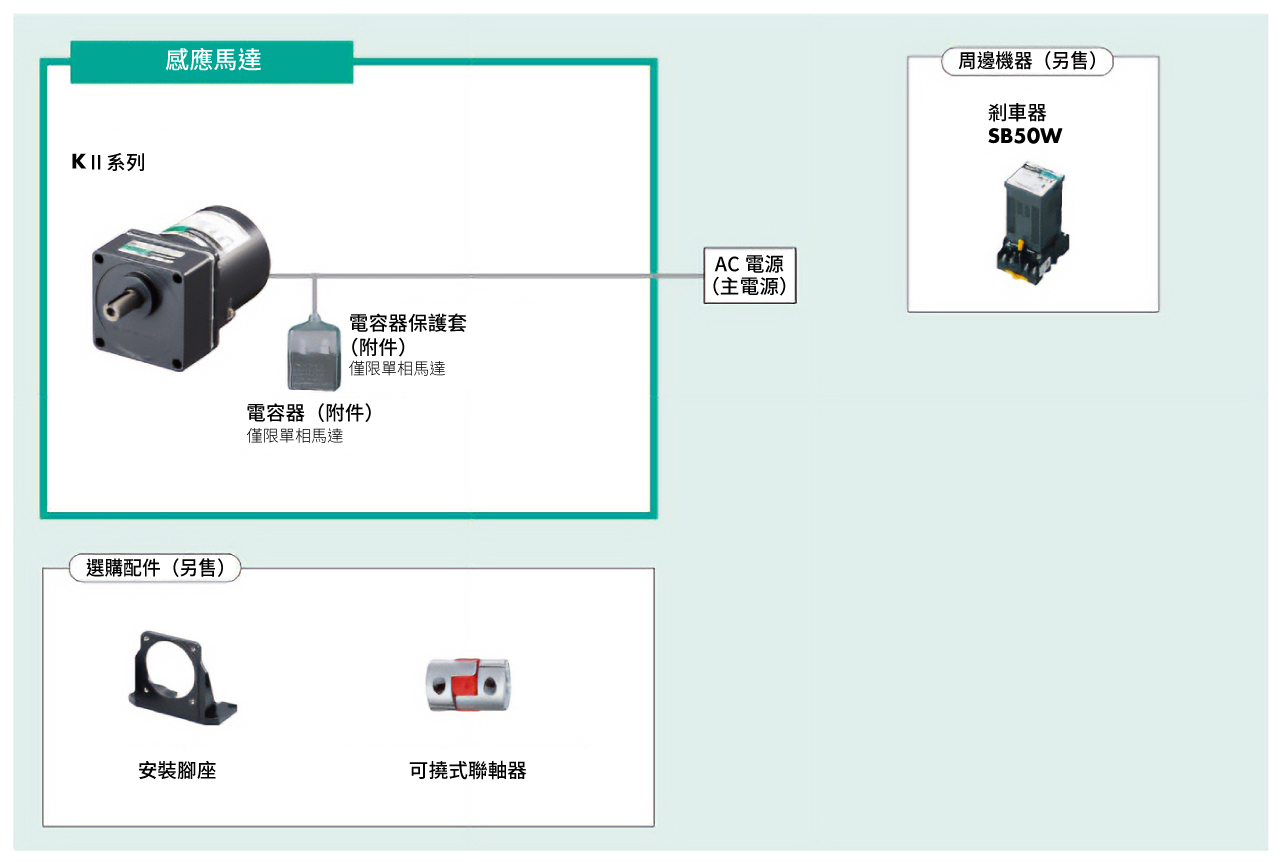

系統構成
相關產品
產品 | 特徵 | |
---|---|---|
SB50W系列 |
特徵 |
這是一款能夠實現讓馬達瞬間停止、正反轉、剎車控制等所有功能的剎車器。
|
